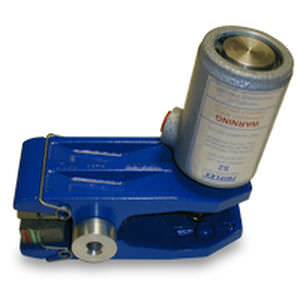

ディスク式ブレーキ MU series

スプリング空気解除

ツィフレックスMUシリーズのディスクブレーキキャリパーは、ツィフレックス製品群の中で最も小型で、主に軽度の停止と保持の任務を目的としています。右利き、左利きどちらでも組み立てられるように設計されています。 このキャリパーはディスク厚8mmでの使用に適していますが、スラスター取り付け位置の変更により、ディスク厚12.7mmでも使用できるようになりました。最小ディスク径は150mmです。ツイフレックスではさまざまなブレーキディスクをご用意しています（ディスク＆ハブアッセンブリーをご覧ください）。 固定用ボルトはお客様でご用意ください。 空気圧操作には、乾燥した、ろ過された、無潤滑の圧縮空気を使用してください。空圧ブレーキには、手動または空圧もしくは電気信号で操作する制御バルブが必要です。 グラフに示された定格は、公称摩擦係数μ=0.4のブレーキパッドを完全にベッドインして調整したものです。ツイフレックス ディスクブレーキは、ツイフレックスのアスベストフリー ブレーキパッドと一緒に使用してください。 有効ディスク半径＝実半径（m）-0.02m。
