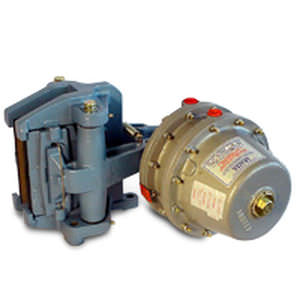

マルチディスクブレーキ GMR

キャリパディスクバネ解放油圧式

ツイフレックスGMRおよびGMR40シリーズのディスクブレーキキャリパーは、それぞれ25.4mmおよび40mm厚のディスクとの使用に適しています。最小ディスク径は610mmです。 通常、1枚のディスクに1個または2個のキャリパーが使用されますが、ディスクのサイズによっては個数を増やすことができます。ブレーキはディスクの外周にどのような角度で取り付けてもよいが、理想的には水平に取り付ける（すなわち、3時または9時の位置）のが望ましい。キャリパーの取り付け角度が水平から10°以上である場合、または垂直軸の用途では、傾斜取り付けキットを装着する必要があります。ツイフレックスでは様々なブレーキディスクを用意しています（ディスク＆ハブアッセンブリーを参照）。 空気圧操作には、乾燥した、ろ過された、無潤滑の圧縮空気を使用してください。空圧ブレーキには、手動または空圧もしくは電気信号で操作する制御バルブが必要です。 グラフに示された定格は、公称摩擦係数μ=0.4のブレーキパッドを完全にベッドインして調整したものです。ツイフレックス ディスクブレーキは、ツイフレックスのアスベストフリー ブレーキパッドと一緒に使用してください。 有効ディスク半径＝実半径（m）-0.06m。
