Visor de fluxo para aplicações industriais Type 550V

de monitoramentopara vácuoATEX

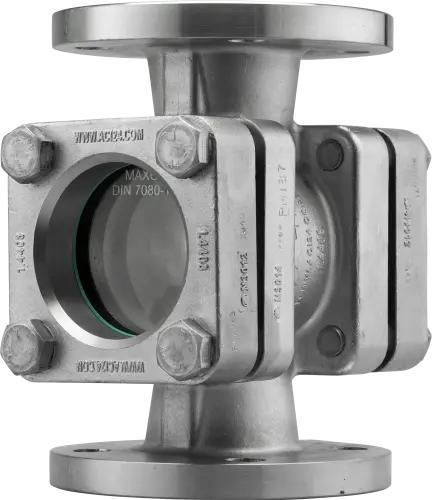

Este visor de fluxo para vácuo (Tipo 550V) é projetado para monitoramento visual de processo em meios líquidos e gasosos e é fornecido com conexões flangeadas segundo DIN EN 1092-1 PN 10/16.

Destaques do produto

• Material da junta de alta qualidade: novaflon® 500 (PTFE expandido multidirecional 100% puro), oferecendo excelente resistência química, estabilidade mecânica e propriedades de vedação superiores.
• Sistema de vedação com faixa de temperatura de -60 °C a +200 °C, compatível com TA-Luft.
• Adequado para aplicações a vácuo até 2 mbar absolutos (verificado por laboratório de ensaio externo independente).
• Conexões flangeadas padrão: DIN EN 1092-1 PN 10/16; fabricado conforme DIN 11869 (antigo DIN 3237).

Diâmetros nominais

• DN disponíveis: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200

Pressão nominal

• Opções PN: PN 10, PN 16

Classificações de temperatura

• Opções / limites disponíveis: -60 °C até +200 °C (valores selecionáveis mostrados na página do produto: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C)

Opções (integráveis em fábrica)

• Luzes LED (também disponíveis com aprovação ATEX para áreas explosivas, sob consulta)
• Concepção sem óleo nem graxa
• Concepção sem silicone incluindo teste de cratera

Execução / geometria da flange

• DN 15 – 50: flanges retangulares
• DN 65 – 200: flanges circulares

Dimensões (valores selecionados conforme DIN 11869)

• DN 15 — D (PN16): 95, BL: 130, D1: 32
• DN 20 — D (PN16): 105, BL: 150, D1: 32
• DN 25 — D (PN16): 115, BL: 160, D1: 48
• DN 32 — D (PN16): 140, BL: 180, D1: 48
• DN 40 — D (PN16): 150, BL: 200, D1: 65
• DN 50 — D (PN16): 165, BL: 230, D1: 80
• DN 65 — D (PN16): 185, BL: 290, D1: 80
• DN 80 — D (PN16): 200, BL: 310, D1: 100
• DN 100 — D (PN16): 220, BL: 350, D1: 125
• DN 125 — D (PN16): 250, BL: 400, D1: 150
• DN 150 — D (PN16): 285, BL: 480, D1: 175
• DN 200 — D (PN16): 340, BL: 600, D1: 175

Materiais e variantes

• Produto padrão: construção em aço inoxidável (materiais padrão detalhados na página do produto).
• Outros materiais / ligas disponíveis mediante pedido (exemplos: 1.0619 aço fundido, Alloy C22) conforme especificação do cliente.

Aplicações / Visão geral

• Intervalo de pressão de trabalho: -0,998 a 16 barg
• Intervalo de temperatura: -60 °C a 200 °C
• Para meios líquidos e gasosos
• Diâmetros nominais: DN 15 – 200
• Acessórios disponíveis; pré-testado por TÜV

Caracteristicas / especificações técnicas

• Modelo / tipo: Tipo 550V
• Material de vedação: novaflon® 500 (PTFE expandido 100% puro)
• Compatibilidade com vácuo: comprovada até 2 mbar absolutos
• Pressões nominais: PN 10 e PN 16
• Faixa de temperatura: -60 °C a +200 °C (temperaturas de operação selecionáveis)
• Norma de flange: DIN EN 1092-1 PN 10/16; fabricado segundo DIN 11869 (antigo DIN 3237)
• Tamanhos DN disponíveis: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
• Execução: DN 15–50 flanges retangulares; DN 65–200 flanges circulares
• Opções: iluminação LED (ATEX sob pedido), projeto sem óleo/grease, design sem silicone (teste de cratera)
• Materiais: aço inoxidável padrão; outras ligas (ex.: 1.0619, Alloy C22) mediante pedido
• Documentação: ficha técnica, desenho e folheto informativo disponíveis (ver documentos do produto)
