Visor de fluxo para aplicações industriais Type 622

de monitoramentopara aplicações higiênicasem aço inoxidável

Visão geral do produto

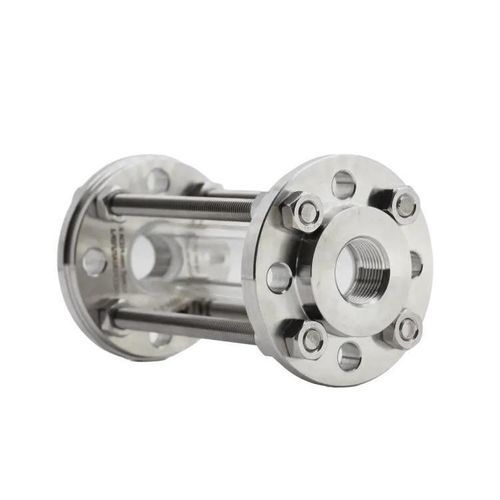

O visor tubular ACI Tipo 622 proporciona uma visão completa de 360° do meio do processo através de um cilindro de vidro borossilicato montado entre duas flanges. Projetado para monitorização visual em tubulações e equipamentos, é fornecido com rosca interna conforme DIN EN ISO 228-1 e é adequado para meios líquidos e gasosos.

Principais características

• Monitorização a 360° por meio de cilindro de vidro borossilicato (Borosilicato 3.3, DIN ISO 3585).
• Flanges padrão em aço inoxidável 1.4571 (316Ti); materiais alternativos de flange disponíveis mediante pedido: P265GH, Hastelloy®, aços duplex e outras ligas.
• Ampla escolha (>50) de materiais de junta plana: fibra, PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400, etc., selecionáveis conforme o fluido, temperatura e pressão.
• Projeto praticamente sem zonas mortas, adequado para processos com exigências higiénicas.
• Proteção contra impactos opcional (cobertura em PETg ou chapa perfurada) para áreas com alto risco mecânico.
• Projetado para pressões máximas de trabalho até 16 barg e resistência térmica até 300 °C dependendo da configuração.

Tamanhos, classes de pressão e opções

• Tamanhos nominais (NPS): 3/8" , 1/2" , 3/4" , 1" , 1 1/2" , 2" .
• Pressão nominal (PN): 16 (pressão máxima de trabalho até 16 barg).
• Classes de temperatura: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C (dependendo da configuração).
• Personalizações: comprimentos sob medida; proteção contra impactos em PETg ou chapa perfurada; outras normas de flange e materiais mediante pedido.

Especificações técnicas

• Material do vidro: vidro borossilicato 3.3 (DIN ISO 3585).
• Material de flange padrão: aço inoxidável 1.4571 (316Ti); opcional: P265GH, Hastelloy®, aços duplex, outras ligas mediante pedido.
• Rosca: rosca interna conforme DIN EN ISO 228-1.
• Meios adequados: líquidos e gases.
• Pressão máxima de serviço: até 16 barg (PN 16, dependendo do tamanho/configuração).
• Temperatura máxima (dependendo da configuração e da junta): até 300 °C.
• Vedação: juntas planas de uma ampla gama (>50) de materiais (PTFE, NBR, novaphit® MST‑XP, KlingerSil® C4400, juntas de fibra, etc.).
• Opções: comprimentos especiais, proteção contra impactos (PETg ou chapa perfurada), materiais especiais mediante pedido.
• Dimensões e pesos por tamanho nominal:
  • 3/8" — D = 95 mm; Peso = 2,3 kg; PS = 16 barg
  • 1/2" — D = 95 mm; Peso = 2,3 kg; PS = 16 barg
  • 3/4" — D = 105 mm; Peso = 2,9 kg; PS = 16 barg
  • 1" — D = 115 mm; Peso = 3,5 kg; PS = 16 barg
  • 1 1/2" — D = 150 mm; Peso = 6,2 kg; PS = 16 barg
  • 2" — D = 175 mm; Peso = 8,2 kg; PS = 16 barg
• Outros tamanhos, comprimentos e normas de flange disponíveis mediante pedido.
