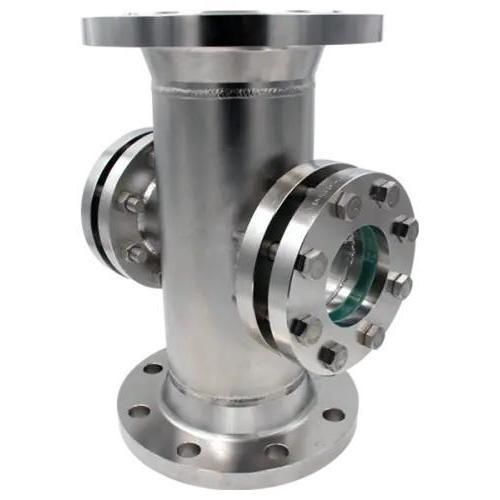

Visor de fluxo de monitoramento Type 530

ATEXpara atmosfera explosivaem vidro borossilicato

O visor de fluxo Tipo 530 é um visor de fluxo soldado e robusto, concebido para instalação entre flanges (DIN EN 1092-1) e para pressões de funcionamento até 63 barg. É adequado para meios líquidos e gasosos, disponível numa vasta gama de tamanhos nominais e temperaturas, e pode ser fornecido com muitas opções e desenhos personalizados. Informações sobre o produto

• Construção soldada, projetada para pressões operacionais de até 63 barg e adequada para instalação subsequente em sistemas existentes, graças aos comprimentos padrão de acordo com a DIN EN 558-1.
• Conexões de flange de acordo com a DIN EN 1092-1.
• Vidro padrão: vidro borossilicato (adequado até 280 °C). Com disco de proteção adicional de mica até 300 °C, ou até 320 °C em combinação com os visores de segurança MAXOS® (DIN 7080).
• Vedação com juntas planas de uma vasta gama de materiais (mais de 50 materiais de vedação disponíveis), incluindo PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outras vedações de marca.

Tamanhos nominais (DN)

• Tamanhos nominais disponíveis DN: 25, 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400 (DN 25 - 400)

Pressão nominal (PN)

• Pressões nominais disponíveis: PN 10, PN 16, PN 25, PN 40, PN 63

Temperaturas nominais

• Limites de temperatura standard e selecionáveis (exemplos apresentados na página): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Opções

• Lâmina de limpeza SGW com lâmina de PTFE ou silicone
• Iluminação LED para zonas Ex e não Ex
• Revestimento FEP ou Halar®
• Disco de proteção em mica
• Vidro duplo (tipo 530D)
• Construções especiais / desenhos personalizados

Dimensões (face a face e dimensões relacionadas por PN / DN)

• PN 10:
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 261
  • DN 50 - BL 230, D1 45, AL 262
  • DN 80 - BL 310, D1 55, AL 337
  • DN 100 - BL 350, D1 84, AL 372
  • DN 125 - BL 400, D1 107, AL 422
  • DN 150 - BL 480, D1 132, AL 462
  • DN 200 - BL 600, D1 160, AL 570
  • DN 250 - BL 730, D1 160, AL 641
  • DN 300 - BL 850, D1 160, AL 693
  • DN 350 - BL 980, D1 160, AL 741
  • DN 400 - BL 1100, D1 160, AL 792
• PN 16:
  • DN 25 - BL 160, D1 22, AL 285
  • DN 40 - BL 200, D1 35, AL 260
  • DN 50 - BL 230, D1 45, AL 260
  • DN 80 - BL 310, D1 55, AL 340
  • DN 100 - BL 350, D1 84, AL 380
  • DN 125 - BL 400, D1 107, AL 420
  • DN 150 - BL 480, D1 132, AL 470
  • DN 200 - BL 600, D1 160, AL 580
  • DN 250 - BL 730, D1 160, AL 650
  • DN 300 - BL 850, D1 160, AL 700
  • DN 350 - BL 980, D1 160, AL 750
  • DN 400 - BL 1100, D1 160, AL 800
• PN 25:
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 261
  • DN 50 - BL 230, D1 45, AL 272
  • DN 80 - BL 310, D1 55, AL 347
  • DN 100 - BL 350, D1 84, AL 392
  • DN 125 - BL 400, D1 107, AL 432
  • DN 150 - BL 480, D1 132, AL 482
  • DN 200 - BL 600, D1 160, AL 610
  • DN 250 - BL 730, D1 160, AL 681
  • DN 300 - BL 850, D1 160, AL 733
  • DN 350 - BL 980, D1 160, AL 781
  • DN 400 - BL 1100, D1 160, AL 832
• PN 40:
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 271
  • DN 50 - BL 230, D1 45, AL 272
  • DN 80 - BL 310, D1 55, AL 357
  • DN 100 - BL 350, D1 84, AL 402
  • DN 125 - BL 400, D1 107, AL 452
  • DN 150 - BL 480, D1 132, AL 502
  • DN 200 - BL 600, D1 160, AL 610
  • DN 250 - BL 730, D1 160, AL 681
  • DN 300 - BL 850, D1 160, AL 733
  • DN 350 - BL 980, D1 160, AL 781
  • DN 400 - BL 1100, D1 160, AL 832
• PN 63:
  • DN 25 - BL 160, D1 22, AL 306
  • DN 40 - BL 200, D1 35, AL 349
  • DN 50 - BL 230, D1 45, AL 352
  • DN 80 - BL 310, D1 55, AL 417
  • DN 100 - BL 350, D1 84, AL 448
  • DN 125 - BL 400, D1 107, AL 500
  • DN 150 - BL 480, D1 132, AL 598
  • DN 200 - BL 600, D1 160, AL 696
  • DN 250 - BL 730, D1 160, AL 767
  • DN 300 - BL 850, D1 160, AL 867
  • DN 350 - BL 980, D1 160, AL 819
  • DN 400 - BL 1100, D1 160, AL 918

Acessórios / Add-ons

• Discos redondos de mica (proteção contra influências químicas ou vapor)
• Limpador de vidro (limpeza manual)
• Luzes LED em diferentes designs
• Telas de proteção / revestimentos FEP

Caraterísticas / Especificações

• Marca: ACI Industriearmaturen GmbH
• Designação comercial (modelo): Tipo 530
• Nome do produto: Visor de fluxo tipo 530 PN 10/63
• Norma de flange: DIN EN 1092-1
• Comprimentos padrão: de acordo com a DIN EN 558-1 (adequado para retrofit)
• Pressão de funcionamento: até 63 barg (dependendo do DN / design)
• Tamanhos nominais: DN 25 - DN 400
• Gama de temperatura: vidro borossilicato padrão até 280 °C; com proteção de mica até 300 °C; com visor de segurança MAXOS® até 320 °C
• Meios: para meios líquidos e gasosos
• Selagem: juntas planas a partir de uma vasta seleção (>50 materiais de vedação), exemplos incluem PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Opções disponíveis: raspador (PTFE/silicone), iluminação LED (Ex / não-Ex), revestimento FEP/Halar®, disco de proteção de mica, vidro duplo (530D), construções especiais
• Designs personalizados e acessórios disponíveis
• Certificações mostradas na página: TÜV / ISO 9001 e declarações de conformidade (conforme indicado)
