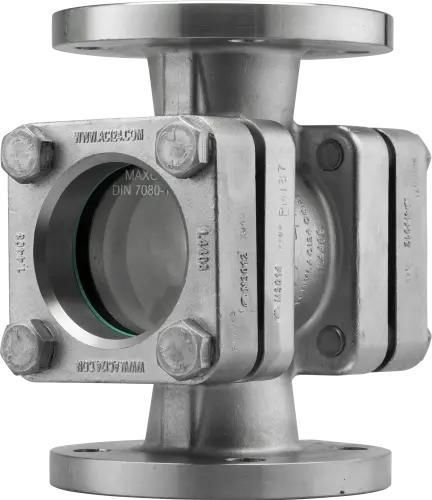

Visor de fluxo para aplicações industriais Type 550A

de monitoramentopara produtos químicosATEX

O visor de fluxo ACI tipo 550A é um visor industrial robusto concebido para a monitorização visual de meios em condutas sob pressão de funcionamento e montado com flange de acordo com a norma ASME B16.5. Foi construído para ser durável e resistente à corrosão, oferecendo múltiplas opções de materiais e acessórios para aplicações químicas e térmicas exigentes. Design e aplicação

• Corpo: fundição de aço inoxidável 1.4408 (alta resistência à corrosão e resistência mecânica).
• Instalação: flange a flange entre contra-flanges de acordo com ASME B16.5 (Classe 150 / 300 lbs).
• Normas e conformidade: fabricado de acordo com DIN 11869 (anteriormente DIN 3237); cálculos de design e resistência estão em conformidade com PED 2014/68 / UE e AD 2000.

Tamanhos nominais (NPS)

• 1/2"
• 3/4"
• 1"
• 1 1/4"
• 1 1/2"
• 2"
• 2 1/2"
• 3"
• 4"
• 5"
• 6"
• 8"

Taxa de pressão (classe)

• 150 lbs
• 300 lbs

Opções de temperatura / classificações

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C

Sistema de juntas (exemplos standard)

• Frenzelit novaphit® MST XP
• KlingerSil® C4400
• Garlock Gylon®
• PTFE (puro ou modificado)
• Mais de 50 materiais de vedação adicionais disponíveis a pedido

Revestimentos de proteção opcionais / proteção de placas

• Revestimento HALAR®
• Revestimento FEP
• Disco de proteção em mica

Equipamento adicional e opções integráveis na fábrica

• Limpador de vidro SGW (lâminas de limpeza em PTFE, silicone ou EPDM)
• Dispositivos de pulverização para limpeza
• Luzes LED (versões opcionais aprovadas pela ATEX para áreas sujeitas a explosão)
• Limpador SGW com PTFE/silicone/EPDM, Luzes LED para áreas Ex e não Ex, dispositivo de pulverização, revestimento FEP ou Halar®, discos de mica, rotor PTFE
• Design sem óleo e graxa e design sem silicone (incluindo teste de cratera) disponível

Geometria de execução / flange

• NPS 1/2" - 2": flanges rectangulares
• NPS 2 1/2" - 8": flanges circulares

Dimensões (valores selecionados em mm)

• NPS 1/2": D (Classe 150) = 89; D (Classe 300) = 95,2; BL = 130; D1 = 32
• NPS 3/4": D (Classe 150) = 98; D (Classe 300) = 117,3; BL = 150; D1 = 32
• NPS 1": D (Classe 150) = 108; D (Classe 300) = 123,8; BL = 160; D1 = 48
• NPS 1 1/4": D (Classe 150) = 118; D (Classe 300) = 133,4; BL = 180; D1 = 48
• NPS 1 1/2": D (Classe 150) = 127; D (Classe 300) = 155,6; BL = 200; D1 = 65
• NPS 2": D (Classe 150) = 152; D (Classe 300) = 165,1; BL = 230; D1 = 80
• NPS 2 1/2": D (Classe 150) = 178; D (Classe 300) = 190,5; BL = 290; D1 = 80
• NPS 3": D (Classe 150) = 191; D (Classe 300) = 209,6; BL = 310; D1 = 100
• NPS 4": D (Classe 150) = 228; D (Classe 300) = 254; BL = 350; D1 = 125
• NPS 5": D (Classe 150) = 254; D (Classe 300) = 279,4; BL = 400; D1 = 150
• NPS 6": D (Classe 150) = 279; D (Classe 300) = 317,5; BL = 480; D1 = 175
• NPS 8": D (Classe 150) = 343; D (Classe 300) = 381; BL = 600; D1 = 175

Notas sobre materiais e variantes

• Material padrão: fundição de aço inoxidável 1.4408.
• Outros materiais disponíveis a pedido (por exemplo, aço fundido 1.0619 ou Liga C22) de acordo com as especificações do cliente.

Caraterísticas / especificações técnicas

• Fabricante / marca: ACI Industriearmaturen GmbH
• Modelo / denominação: Visor de fluxo tipo 550A
• Material do corpo: aço inoxidável fundido 1.4408 (alternativas sob consulta)
• Norma de flange: ASME B16.5 (contra-flanges compatíveis)
• Classificação de pressão: Classe 150 / 300 lbs (máx. aprox. 40 barg conforme indicado)
• Faixa de temperatura: -10°C a 280°C (opções até 300°C)
• Adequado para: meios líquidos e gasosos
• Tamanhos nominais: 1/2" - 8" (NPS)
• Vedação: ampla gama de materiais de vedação incl. Frenzelit novaphit® MST XP, KlingerSil® C4400, Garlock Gylon®, PTFE
• Normas e aprovações: DIN 11869, PED 2014/68/UE, AD 2000
• Acessórios/opções de fábrica: limpa para-brisas, luzes LED (ATEX opcional), dispositivo de pulverização, revestimentos de proteção (FEP, HALAR®), discos de mica, rotor de PTFE, variantes sem óleo/graxa e sem silicone
