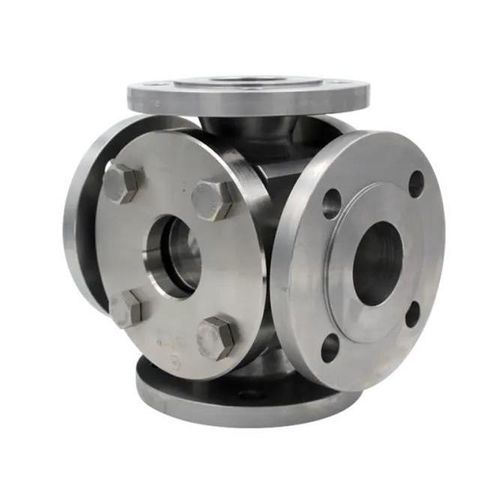

Visor de fluxo para aplicações industriais Type 595

de monitoramentoATEXem vidro borossilicato

O visor de fluxo tipo 595 é um visor de fluxo soldado de 4 vias, robusto, com duas aberturas de observação, projetado para monitoramento abrangente de processos e instalação simples entre flanges conforme DIN EN 1092-1.

Informações sobre o produto

• Projeto 4 vias com duas aberturas de visualização que permite observar o fluxo de diferentes direções e controlar o processo de forma abrangente.
• Construção soldada que proporciona alta robustez mecânica; comprimentos padrão conforme DIN EN 558-1 tornam o visor adequado para retrofit em sistemas existentes.
• Projetado para pressões de operação até 400 barg; são possíveis pressões elevadas mesmo em tamanhos nominais maiores.
• Vidro padrão: borossilicato (adequado até 280 °C). Com um disco de proteção em mica adicional ou em combinação com vidros de segurança MAXOS® (DIN 7080) são possíveis temperaturas até 300 °C ou 320 °C.
• Vedação realizada com juntas planas de uma ampla gama de materiais, incluindo juntas à base de fibra e materiais mais exigentes como PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outras juntas de marcas.

Dados técnicos

• Diâmetros nominais DN:
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
• Pressão nominal PN:
  • 16
  • 40
  • 63
  • 100
  • 160
  • 250
  • 320
  • 400
• Opções de temperatura:
  • 80 °C
  • 130 °C
  • 150 °C
  • 175 °C
  • 180 °C
  • 200 °C
  • 280 °C
  • 300 °C
  • 320 °C
• Opções:
  • Raspador SGW com lâmina em PTFE ou silicone
  • Luz LED para áreas Ex e não-Ex
  • Revestimento FEP ou Halar®
  • Discos de proteção em mica
  • Vidro duplo tipo 595D
  • Construções especiais / projetos personalizados
• Notas de desenho / dimensões:
  • Comprimento total (BL) executado conforme DIN EN 558-1 FTF 2 quando construtivamente possível.
  • Conexões de flange conforme DIN EN 1092-1.
  • Visão livre (D1) por DN:
    • DN 50: D1 = 100
    • DN 65: D1 = 150
    • DN 80: D1 = 175
    • DN 100: D1 = 175
    • DN 125: D1 = 175
    • DN 150: D1 = 175
    • DN 200: D1 = 240

Características / especificações técnicas

• Pressão máxima de operação: até 400 barg.
• Meios previstos: adequado para meios líquidos e gasosos.
• Diâmetros nominais disponíveis: DN 50–200.
• Material do vidro padrão: borossilicato; proteção para temperaturas mais altas com mica ou vidro de segurança MAXOS® segundo DIN 7080.
• Comprimento face-a-face: padrão conforme DIN EN 558-1 (FTF 2) quando aplicável.
• Conexões de flange: conforme DIN EN 1092-1.
• Mais de 50 opções de materiais de vedação disponíveis; soluções de vedação personalizadas possíveis.
• Acessórios disponíveis (p. ex. raspador para vidro, luzes LED, ecrãs de proteção FEP, discos redondos em mica).
• Fabricação personalizada e construções especiais disponíveis sob pedido.
• Marca: ACI Industriearmaturen GmbH
• Modelo: tipo 595
