Visor de fluxo em vidro borossilicato Type 590

flangeadode monitoramentosoldável

Resumo do produto

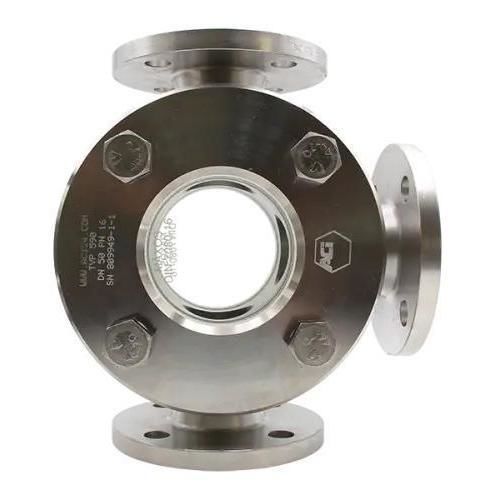

O vidro de inspeção de fluxo 3 vias Tipo 590 é uma peça em construção soldada, projetada para montagem entre flanges (DIN EN 1092-1) e para pressões de serviço até 400 barg. Destina-se ao monitoramento visual de meios líquidos e gasosos e está disponível em vários diâmetros nominais e classes de pressão.

Características principais

• Construção soldada adequada para retrofit e maior resistência mecânica.
• Conexões de flange conforme DIN EN 1092-1.
• Adequado para meios líquidos e gasosos.
• Vidro padrão: vidro borossilicato (temperatura padrão até 280 °C).
• Com disco de proteção de mica: resistência térmica até 300 °C; até 320 °C com vidros de segurança MAXOS® (DIN 7080).

Diâmetros nominais disponíveis (DN)

• DN 50
• DN 65
• DN 80
• DN 100
• DN 125
• DN 150
• DN 200

Pressões nominais disponíveis (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160
• PN 250
• PN 320
• PN 400

Opções de temperatura (exemplos)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Opções / Acessórios

• Rodo SGW com lâmina PTFE ou silicone
• Iluminação LED para áreas Ex e não-Ex
• Revestimentos protetores FEP ou Halar®
• Discos de proteção de mica
• Dupla vidração Tipo 590D (opções de segurança MAXOS®)
• Construções especiais / produção personalizada possível
• Exemplos de acessórios: luzes LED, telas de proteção FEP, discos de mica redondos

Dimensões / notas de desenho

• Comprimento face-a-face: DIN EN 558-1 FTF 2 (comprimentos padrão).
• Dimensões de flange: DIN EN 1092-1.
• Visão livre (D1) — valores típicos por DN: DN 50 → 100 mm; DN 65 → 150 mm; DN 80 → 175 mm; DN 100 → 175 mm; DN 125 → 175 mm; DN 150 → 175 mm; DN 200 → 240 mm.
• As medidas correspondem a PN 16; outras classes de pressão podem alterar as dimensões. Dimensões personalizadas e outras normas disponíveis sob pedido.

Certificações & qualidade

• Fabricado por ACI Industriearmaturen GmbH; qualidade certificada (ex.: TÜV / ISO 9001, referências na página do produto).

Especificações técnicas

• Modelo: Tipo 590 (construção soldada, 3 vias)
• Fabricante / marca: ACI Industriearmaturen GmbH
• Pressão de serviço: até 400 barg (opções PN 16 – PN 400)
• Diâmetros nominais: DN 50 – DN 200
• Norma de conexão de flange: DIN EN 1092-1
• Comprimento face-a-face padrão: DIN EN 558-1, FTF 2
• Vidro padrão: borossilicato (temp. máx. de operação até 280 °C)
• Temperatura aumentada com proteção mica: até 300 °C; com vidros de segurança MAXOS® até 320 °C
• Vedação: juntas planas numa vasta gama >50 materiais (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.)
• Opções: rodo, iluminação LED (Ex & non-Ex), revestimentos protetores (FEP, Halar®), discos mica, dupla vidração 590D, construções especiais
• Meios adequados: líquidos e gasosos
