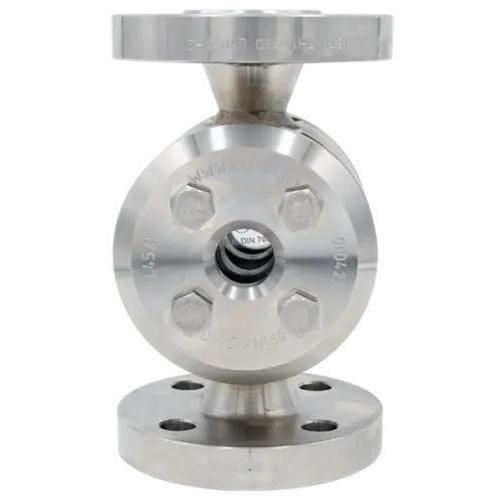

Visor de fluxo flangeado Type 520

face em vidro temperadopara produtos químicosem vidro borossilicato

O visor de alta pressão Tipo 520 é um visor de caudal para trabalhos pesados concebido para aplicações industriais de alta pressão, oferecendo uma construção robusta resistente à corrosão e visibilidade de dupla face para uma observação segura e em tempo real do processo. Caraterísticas principais

• Projetado para uso industrial de alta pressão com foco na máxima segurança operacional e durabilidade a longo prazo.
• Corpo robusto feito de ligas de aço inoxidável resistentes à corrosão (padrão: 1.4571); a pedido disponível em ligas à base de níquel ou Hastelloy® para ambientes altamente agressivos ou termicamente estressados.
• Dois visores opostos feitos de vidro borossilicato termicamente pré-tensionado fabricado de acordo com a DIN 7080 para observação clara e segura de dois lados e para iluminação direcionada do meio.
• Conexão de flange: projeto de flange intermediário para flanges de acordo com a DIN EN 1092-1 forma B2, permitindo a integração padronizada em sistemas de tubulação.
• Capacidade de pressão: disponível para uma ampla gama de classificações de pressão até PN 400.
• Aplicações típicas: indústrias químicas, farmacêuticas, alimentícias e de energia, onde estão presentes meios de alta pressão, alta temperatura ou agressivos.

Tamanhos nominais (DN)

• 25
• 40
• 50
• 65
• 80
• 100
• 125
• 150
• 200

Pressão nominal (PN)

• 63
• 100
• 160
• 250
• 320
• 400

Opções de temperatura

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C

Opções

• Vidro duplo

Dimensões (excerto por PN / DN)

• PN 63 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 185 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 211 / AL2 185
  • DN65 - BL 340 / D1 8 / AL1 239 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 264 / AL2 250
  • DN100 - BL 430 / D1 125 / AL1 324 / AL2 300
  • DN125 - BL 500 / D1 125 / AL1 354 / AL2 350
  • DN150 - BL 550 / D1 160 / AL1 435 / AL2 400
  • DN200 - BL 650 / D1 160 / AL1 505 / AL2 480
• PN 100 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 190 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 211 / AL2 195
  • DN65 - BL 340 / D1 65 / AL1 239 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 274 / AL2 250
  • DN100 - BL 430 / D1 125 / AL1 354 / AL2 290
  • DN125 - BL 500 / D1 125 / AL1 397 / AL2 350
• PN 160 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 195 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 241 / AL2 195
  • DN65 - BL 340 / D1 65 / AL1 296 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 294 / AL2 250
• PN 250 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 48 / AL1 196 / AL2 150
  • DN40 - BL 290 / D1 48 / AL1 221 / AL2 185
  • DN50 - BL 300 / D1 65 / AL1 255 / AL2 200
  • DN65 - BL 340 / D1 65 / AL1 279 / AL2 230
  • DN80 - BL 380 / D1 80 / AL1 334 / AL2 225
• PN 320 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 20 / AL1 186 / AL2 160
  • DN40 - BL 260 / D1 20 / AL1 201 / AL2 195
  • DN50 - BL 300 / D1 30 / AL1 230 / AL2 210
  • DN65 - BL 340 / D1 30 / AL1 254 / AL2 225
  • DN80 - BL 380 / D1 48 / AL1 289 / AL2 275
• PN 400 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 280 / D1 20 / AL1 210 / AL2 180
  • DN40 - BL 320 / D1 20 / AL1 220 / AL2 220
  • DN50 - BL 370 / D1 30 / AL1 240 / AL2 235

Caraterísticas / especificações

• Denominação / modelo: Tipo 520
• Material do corpo (standard): aço inoxidável 1.4571; outras ligas de alto desempenho (à base de níquel, Hastelloy®) disponíveis a pedido.
• Vidro: vidro borossilicato termicamente pré-esforçado de acordo com a norma DIN 7080, painéis duplos opostos para observação em duas faces.
• Flange standard: DIN EN 1092-1 forma B2 (design de flange intermediário).
• Pressão nominal máxima: até PN 400 (variantes de produto disponíveis para PN 63, 100, 160, 250, 320, 400).
• Temperaturas nominais: várias opções de temperatura até 300°C (a seleção depende da configuração).
• Opções disponíveis: vidros duplos e seleções de materiais personalizáveis para meios agressivos ou de alta temperatura.
