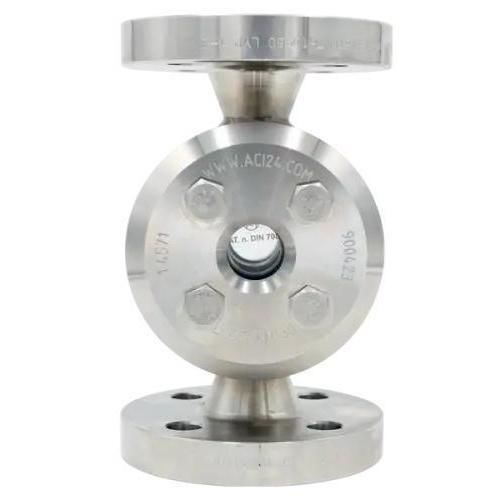

Visor de fluxo para aplicações industriais Type 520A

de monitoramentopara a indústria farmacêuticapara produtos químicos

O visor de fluxo Tipo 520A é um dispositivo de flange intermédia destinado a aplicações industriais de alta pressão, proporcionando inspeção visual em ambos os lados do meio de processo. Projetado para operar em pressão e temperatura elevadas, pode ser fornecido em aço inoxidável padrão ou em ligas especiais para ambientes agressivos ou termicamente exigentes.

Materiais & construção

• Corpo: ligas de aço inoxidável resistentes à corrosão (padrão: 1.4571); ligas à base de níquel ou Hastelloy® disponíveis a pedido.
• Duas janelas de visualização opostas em vidro borossilicato temperado termicamente, de acordo com DIN 7080, para observação clara de ambos os lados.

Normas, projeto & ligações

• Projeto de flange intermédia compatível com flanges segundo ASME B16.5; flanges de ligação conforme DIN EN 1759-1.
• Projeto, cálculo de resistência e construção segundo PED 2014/68/EU e AD 2000; projetos personalizados disponíveis.

Dimensões & notas de desenho

• Comprimento face-a-face conforme DIN EN 558-1 FTF 2 quando construtivamente possível; dimensões específicas conforme confirmação de encomenda ou desenho do cliente.
• Visão livre (D1) depende do nível de pressão e do tamanho.
• Fornecem-se desenhos de secção e de dimensões; execução de acordo com as normas aplicáveis sempre que possível.

Aplicações & adequação

• Projetado para processos de alta pressão nas indústrias química, farmacêutica, alimentícia, energética e outros setores industriais.
• Adequado para meios líquidos e gasosos; opções disponíveis para meios agressivos ou de alta temperatura.

Especificações técnicas / resumo

• Modelo: Tipo 520A
• Materiais: aço inoxidável padrão (1.4571); ligas à base de níquel ou Hastelloy® opcionais
• Janelas de visualização: vidro borossilicato temperado termicamente (DIN 7080)
• Norma de flange: DIN EN 1759-1 (compatível com ASME B16.5)
• Tamanhos nominais (NPS): 1" – 8"
• Classes de pressão: Class 300, 400, 600, 900, 1500 lbs (até Class 1500; pressão de serviço possível até aprox. 250 barg, dependendo do tamanho e da classe)
• Resistência à temperatura: até 300 °C (depende da seleção de vidro e materiais)
• Opções: duplo envidraçamento; projetos especiais e materiais sob consulta
• Normas & conformidade: PED 2014/68/EU, AD 2000
• Visibilidade: observação bidirecional para controlo de processo e iluminação direcionada
