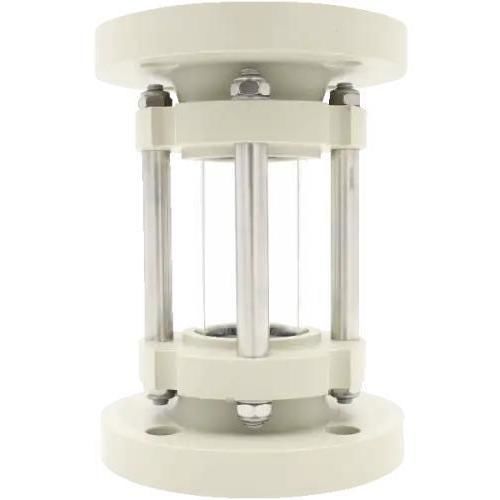

Visor de fluxo para aplicações industriais Type 620K

de monitoramentoem vidro borossilicatoflangeado

Visor tubular plástico para monitorização de fluxo em tubagens onde materiais metálicos não são adequados. Fornecido totalmente montado para funcionamento sem manutenção. Opções de material de flange em plástico e juntas elastoméricas impedem o contacto do meio de processo com peças de aço.

Informações do produto

• Construção: flanges maciços em plástico (PP, PVC ou PVDF) envolvem um tubo de vidro borossilicato selado com juntas O em NBR ou Viton®; concepção evita contacto entre o meio e peças metálicas
• Conexões de flange: compatíveis com DIN EN 1092-1 (adaptáveis a outros padrões mediante pedido)
• Entrega: totalmente montado de fábrica; componentes sujeitos a desgaste substituíveis para reduzir tempos de paragem

Opções principais

• Pressão nominal: PN 10
• Pressão máxima de trabalho: até 10 barg
• Classificação de temperatura: resistente ao calor até 100 °C
• Meios: adequado para meios líquidos e gasosos
• Tamanhos nominais disponíveis (DN): 25, 32, 40, 50, 65, 80, 100, 150

Dimensões (seção / dados da flange)

• DN 25: D = 115 mm, d = 32 mm, L = 160 mm, L1 = 46 mm, LK = 85 mm, n x d2 = 4 x ø14
• DN 32: D = 140 mm, d = 40 mm, L = 180 mm, L1 = 58 mm, LK = 100 mm, n x d2 = 4 x ø18
• DN 40: D = 150 mm, d = 50 mm, L = 200 mm, L1 = 70 mm, LK = 110 mm, n x d2 = 4 x ø18
• DN 50: D = 165 mm, d = 63 mm, L = 230 mm, L1 = 92 mm, LK = 125 mm, n x d2 = 4 x ø18
• DN 65: D = 185 mm, d = 75 mm, L = 290 mm, L1 = 116 mm, LK = 145 mm, n x d2 = 4 x ø18
• DN 80: D = 200 mm, d = 90 mm, L = 310 mm, L1 = 126 mm, LK = 160 mm, n x d2 = 8 x ø18
• DN 100: D = 220 mm, d = 110 mm, L = 350 mm, L1 = 160 mm, LK = 180 mm, n x d2 = 8 x ø18
• DN 150: D = 285 mm, d = 160 mm, L = 480 mm, L1 = 240 mm, LK = 240 mm, n x d2 = 8 x ø22

Especificações técnicas

• Modelo / tipo: 620K
• Materiais: opções de flange em PP, PVC ou PVDF; tubo: vidro borossilicato
• Vedação: O-rings em NBR ou Viton®
• Padrão de flange: DIN EN 1092-1 (adaptável)
• Pressão nominal: PN 10 (pressão de trabalho máx. até 10 barg)
• Resistência à temperatura: até 100 °C
• Meios adequados: líquidos e gases
• Tamanhos nominais: DN 25–150
• Estado de entrega: totalmente montado
