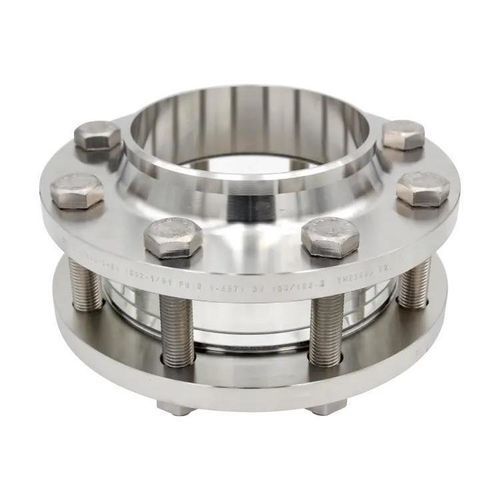

Visor de fluxo em vidro borossilicato Type 640A

para indicador de nívelpara aplicações industriaisflangeado

O visor tubular de vidro Tipo 640A Classe 150 é um visor intermédio projetado para montagem entre flanges segundo ASME B16.5. O design compacto permite retrofit em sistemas existentes e instalação em espaços reduzidos, suportando pressões de trabalho até 20 barg e temperaturas até 280 °C (vidro borossilicato padrão).

Tamanhos nominais (NPS)

• ½″
• ¾″
• 1″
• 1 ¼″
• 1 ½″
• 2″
• 2 ½″
• 3″
• 4″
• 5″
• 6″
• 8″

Classe de pressão

• 150 lbs

Opções de temperatura (seleções padrão)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Opções

• Tela protetora / revestimento FEP
• Comprimentos de projeto personalizados

Dimensões e tabela técnica (dados selecionados do desenho)

• Tamanhos nominais cobertos: NPS 1/2″ – 20″ (a tabela mostra até 20″)
• Diâmetro interno (Di) [mm]: 16; 21; 27; 35; 41; 53; 63; 78; 102; 128; 154; 203; 255; 305; 336; 386; 437; 487
• Diâmetro externo (Da) [mm]: 35; 43; 51; 63; 73; 92; 105; 127; 157; 186; 216; 270; 324; 381; 413; 470; 534; 584
• Peso (borossilicato) [kg] para L = 50 mm: 0.09; 0.13; 0.18; 0.26; 0.34; 0.53; 0.77; 0.95; 1.34; 1.72; 2.16; 2.99; 3.77; 4.91; 5.2; 6.5; 8.5; 9.4
• Peso (acrílico) [kg] para L = 50 mm: 0.04; 0.07; 0.09; 0.13; 0.17; 0.26; 0.33; 0.47; 0.66; 0.84; 1.06; 1.47; 1.85; 2.42; 2.67; 3.33; 4.36; 4.81
• Pressão máxima de operação (barg) por NPS (excerto da tabela): 20; 20; 20; 20; 20; 20; 20; 20; 20; 19; 16; 15; 10; 10; 10; 10; 10; 10
• Pressão máxima alternativa por material (segunda linha PS): 19; 18; 16; 16; 16; 16; 16; 14; 14; 10; 10; 8; 8; 6; 6; 6; 6; 6
• Notas: 1 = Vidro borossilicato (padrão), 2 = Acrílico; os pesos são para L = 50 mm; outros materiais, tamanhos, comprimentos e normas de flange disponíveis sob consulta

Características / especificações técnicas

• Modelo: Tipo 640A
• Fabricante: ACI Industriearmaturen GmbH
• Montagem em flange: projetado para WN-flange Class 150 lbs RF segundo ASME B16.5
• Pressão máxima de trabalho: até 20 barg (dependendo do tamanho nominal)
• Material de vidro padrão: vidro borossilicato (adequado até 280 °C)
• Material alternativo: acrílico (menor peso, diferentes classificações de pressão)
• Temperatura de operação (padrão): até 280 °C (borossilicato)
• Meios previstos: líquidos e gasosos
• Intervalo de tamanhos nominais: NPS 1/2″ – 20″ (dimensões e pesos na tabela)
• Opções disponíveis: tela/revestimento FEP; comprimentos e projetos especiais
