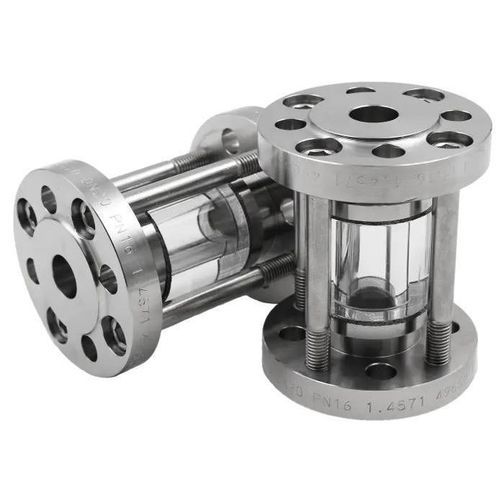

Visor de fluxo em vidro borossilicato Type 670

face em vidro temperadoflangeado

Visor tubular com anel de vidro e visão panorâmica de 360°, projetado para pressões de trabalho até 16 barg e para instalação entre flanges conforme DIN EN 1092-1. O design compacto é adequado para retrofit em sistemas existentes e para meios líquidos e gasosos.

Informações principais

• Execução com flange intermediária para flanges segundo DIN EN 1092-1
• Pressão de trabalho: máx. 16 barg
• Visão panorâmica 360°
• Vidro padrão: vidro de borossilicato (temperado)
• Resistência térmica do vidro padrão até 280 °C
• Adequado para meios líquidos e gasosos
• Design compacto – ideal para retrofit em espaços confinados
• Projetos personalizados e outras dimensões nominais disponíveis mediante solicitação
• Vedação com juntas planas de uma ampla gama (>50) de materiais (exemplos: juntas de fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outras marcas)
• Alternativa recomendada para pressões mais altas: tipo 671 (se for necessária maior pressão mantendo a visão 360°)

Dimensões nominais disponíveis / tabela (dimensões e pesos)

• DN 10: Di = 13 mm; DF = 40 mm; L = 134 mm; Peso = 1 kg; PS² = 16 barg
• DN 15: Di = 18 mm; DF = 45 mm; L = 134 mm; Peso = 3 kg; PS² = 16 barg
• DN 20: Di = 22 mm; DF = 58 mm; L = 134 mm; Peso = 3.5 kg; PS² = 16 barg
• DN 25: Di = 29 mm; DF = 68 mm; L = 134 mm; Peso = 4 kg; PS² = 16 barg
• DN 32: Di = 38 mm; DF = 78 mm; L = 134 mm; Peso = 6 kg; PS² = 16 barg
• DN 40: Di = 44 mm; DF = 88 mm; L = 144 mm; Peso = 7 kg; PS² = 16 barg
• DN 50: Di = 55 mm; DF = 102 mm; L = 144 mm; Peso = 9 kg; PS² = 16 barg
• DN 65: Di = 71 mm; DF = 122 mm; L = 146 mm; Peso = 11 kg; PS² = 16 barg
• DN 80: Di = 83 mm; DF = 138 mm; L = 148 mm; Peso = 13 kg; PS² = 16 barg
• DN 100: Di = 108 mm; DF = 158 mm; L = 148 mm; Peso = 15 kg; PS² = 16 barg
• DN 125: Di = 132 mm; DF = 188 mm; L = 158 mm; Peso = 19 kg; PS² = 16 barg
• DN 150: Di = 160 mm; DF = 212 mm; L = 158 mm; Peso = 24 kg; PS² = 16 barg
• DN 200: Di = 208 mm; DF = 268 mm; L = 164 mm; Peso = 33 kg; PS² = 16 barg

Temperaturas & materiais

• Classes de temperatura disponíveis listadas na página do produto: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C (borossilicato padrão até 280 °C)
• Vidro: vidro de borossilicato, temperado
• Diâmetro externo, círculo de furos e furos de acordo com DIN EN 1092-1

Certificações & notas adicionais

• Qualidade certificada (ex.: TÜV / ISO indicados na página do produto)
• Outras dimensões nominais e projetos especiais disponíveis mediante solicitação
