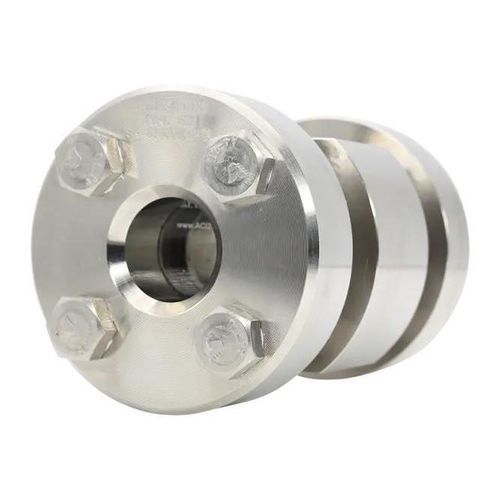

Visor de fluxo para aplicações de alta pressão Type 521

para aplicações industriaisde monitoramentopara produtos químicos

O visor de alta pressão Tipo 521 é um vidro de observação de fluxo de dupla face projetado para aplicações industriais exigentes em alta pressão, fornecendo observação confiável do processo a partir de dois lados opostos.

Visão geral e principais características

• Corpo robusto em ligas de aço inoxidável resistentes à corrosão (padrão: 1.4571); versões opcionais em ligas à base de níquel ou Hastelloy para ambientes agressivos ou sujeitos a elevadas solicitações térmicas.
• Duas placas de vidro opostas em vidro borossilicato termicamente pré-tensionado (DIN 7080) para observação clara e possibilidade de iluminação direcionada.
• Extremidades de solda conforme DIN EN ISO 1127 para integração conforme norma em sistemas de tubulação.
• Projetado para operação contínua sob pressões e temperaturas permanentemente elevadas; comprimentos e variantes de extremidades sob medida disponíveis mediante viabilidade técnica.
• Opções: duplo envidraçamento e personalizações de materiais/comprimentos sob pedido.

Aplicações

• Indústria química e petroquímica
• Indústria farmacêutica e alimentícia
• Energia, utilidades e engenharia de processos
• Qualquer instalação que exija monitoramento visual seguro em altas pressões e temperaturas

Características / especificações técnicas

• Modelo: Tipo 521
• Diâmetros nominais (DN): 25, 40, 50, 65, 80, 100, 125, 150, 200
• Pressão nominal (PN): 63, 100, 160, 250, 320, 400
• Pressão máxima de trabalho (visão geral): até 400 barg
• Resistência térmica: até 300 °C (dependendo da configuração)
• Vidro: borossilicato termicamente pré-tensionado (padrão DIN 7080); visibilidade depende do nível de pressão
• Espessura da parede: adequada ao DN da tubulação
• Comprimento total (face a face): sob consulta ou tamanhos especiais
• Meios: adequado para meios líquidos e gasosos
• Extremidades de solda: de acordo com DIN EN ISO 1127
• Opções: duplo envidraçamento, materiais especiais, comprimentos e extremidades personalizados
• Notas: a visibilidade (D1) depende da pressão; tamanhos especiais e outras normas disponíveis sob pedido
