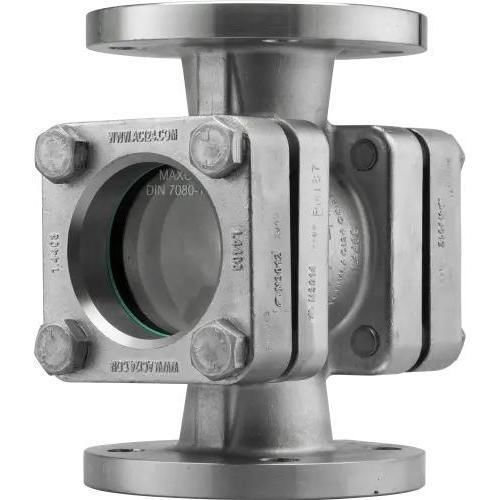

Visor de fluxo para aplicações industriais Type 550

de monitoramentoATEXem aço inoxidável

O visor de fluxo ACI tipo 550 é um vidro de inspeção industrial para monitoramento visual de meios em tubulações sob pressão de serviço. O corpo é fabricado em peça fundida de aço inoxidável 1.4408 e projetado para instalação entre flanges conforme DIN EN 1092-1.

Principais características

• Tamanhos nominais: DN 15 – DN 200
• Pressão nominal: PN 10 / PN 16 / PN 25 / PN 40 (máx. 40 barg)
• Faixa de temperatura: -196 °C a +400 °C (dependendo do vidro e das juntas)
• Adequado para meios líquidos e gasosos
• Conexões flangeadas: DIN EN 1092-1

Materiais & variantes

• Material padrão do corpo: peça fundida em aço inoxidável 1.4408
• Outros materiais sob consulta: 1.0619 (aço fundido), Alloy C22 e outras ligas
• Sistema de junta: juntas planas de fabricantes líderes (p.ex. Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE puro ou modificado)
• Mais de 50 materiais de junta disponíveis sob consulta

Revestimentos protetores & proteção

• Revestimento HALAR®
• Revestimento FEP
• Disco de proteção em mica para o vidro

Opções & acessórios (integráveis em fábrica)

• Limpador de vidro SGW com lâminas em PTFE, silicone ou EPDM
• Iluminação LED (versões ATEX disponíveis sob consulta)
• Dispositivos de pulverização / limpeza
• Rotor em PTFE
• Execução livre de óleo e graxa; versões sem silicone incluindo teste de cratera disponíveis

Dimensões (valores selecionados segundo DIN 11869)

• DN 15 — D (PN16)=95, D (PN25)=95, D (PN40)=95, BL=130, D1=32
• DN 20 — D (PN16)=105, D (PN25)=105, D (PN40)=105, BL=150, D1=32
• DN 25 — D (PN16)=115, D (PN25)=115, D (PN40)=115, BL=160, D1=48
• DN 32 — D (PN16)=140, D (PN25)=140, D (PN40)=140, BL=180, D1=48
• DN 40 — D (PN16)=150, D (PN25)=150, D (PN40)=150, BL=200, D1=65
• DN 50 — D (PN16)=165, D (PN25)=165, D (PN40)=165, BL=230, D1=80
• DN 65 — D (PN16)=185, D (PN25)=165, D (PN40)=165, BL=290, D1=80
• DN 80 — D (PN16)=200, D (PN25)=185, D (PN40)=185, BL=310, D1=100
• DN 100 — D (PN16)=220, D (PN25)=200, D (PN40)=200, BL=350, D1=125
• DN 125 — D (PN16)=250, D (PN25)=235, D (PN40)=235, BL=400, D1=150
• DN 150 — D (PN16)=285, D (PN25)=270, D (PN40)=270, BL=480, D1=175
• DN 200 — D (PN16)=340, D (PN25)=360, D (PN40)=375, BL=600, D1=175

Visão geral rápida

• Pressão máxima de trabalho: até 40 barg
• Faixa de temperatura: -196 °C a +400 °C (dependendo da aplicação)
• Para meios líquidos e gasosos
• Tamanhos nominais: DN 15–200
• Mais de 50 materiais de junta disponíveis
• Acessórios e opções integráveis em fábrica
• Qualidade pré-testada / certificada (TÜV)

Especificações técnicas

• Designação: Visor de fluxo tipo 550
• Material do corpo: peça fundida em aço inoxidável 1.4408 (outros materiais sob consulta)
• Norma de flange: DIN EN 1092-1 (PN 10 / PN 16 / PN 25 / PN 40)
• Tamanhos nominais: DN 15 – DN 200
• Classe de pressão: PN 10 / PN 16 / PN 25 / PN 40 (máx. 40 barg)
• Faixa de temperatura: -196 °C a +400 °C (dependendo de vidro e juntas)
• Opções de juntas: Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE; e >50 outros materiais
• Revestimentos opcionais: HALAR®, FEP; disco de proteção em mica
• Acessórios disponíveis: limpador de vidro SGW, luzes LED (ATEX sob solicitação), dispositivos de pulverização, rotor em PTFE
• Certificações: TÜV (ISO 9001 e referências do módulo/2014/68/EU indicadas na ficha do produto)
