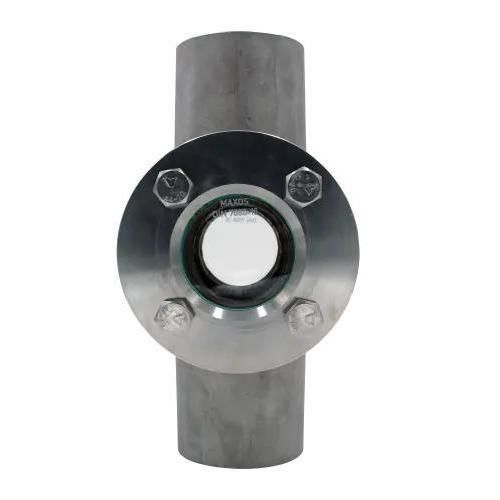

Visor de fluxo para atmosfera explosiva Type 531

em vidro borossilicatosoldável

O visor de fluxo soldado tipo 531 foi projetado para inspeção visual de meios líquidos e gasosos diretamente em tubulações. Está disponível em várias bitolas nominais e classes de pressão, com opções de vidro e vedação para requisitos específicos do processo.

Visão geral

• Construção soldada para integração direta em sistemas de tubulação.
• Projetado para pressões de serviço até 63 barg (dependendo de DN e configuração).
• Vidro borossilicato padrão até 280 °C; com discos de proteção em mica e vidros de segurança MAXOS® até 300 °C ou 320 °C.
• Adequado para meios líquidos e gasosos.
• Possibilidade de comprimentos especiais e construções sob medida; ampla gama de acessórios disponíveis.

Gamas disponíveis (dados técnicos)

• Diâmetros nominais (DN): 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400
• Pressões nominais (PN): 10, 16, 25, 40, 63
• Opções de temperatura (exemplos): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Opções e acessórios

• Raspador SGW com lâmina em PTFE ou silicone
• Iluminação LED para áreas Ex e não-Ex
• Revestimento FEP ou Halar®
• Discos de proteção em mica
• Versão com duplo envidraçamento: tipo 531D
• Construções especiais e soluções personalizadas

Dimensões (seleção)

• DN → 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400
• BL (comprimento face-a-face mm): 200 | 230 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100
• D1 (mm): 35 | 45 | 55 | 83 | 107 | 132 | 160 | 160 | 160 | 160 | 160
• AL (mm): 260 | 260 | 340 | 380 | 420 | 470 | 580 | 650 | 700 | 750 | 800
• C (mm): 48.3 | 60.3 | 88.9 | 114.3 | 139.7 | 168.3 | 168.3 | 219.1 | 273 | 355.6 | 406.4
• WT (espessura da parede mm): 2.6 | 2.9 | 3.2 | 3.6 | 4.0 | 4.5 | 6.3 | 7.1 | 8.0 | 8.8 | 11.0
• Nota: As dimensões correspondem a PN 16 quando construtivamente possível; outras classes de pressão podem alterar as cotas. A confirmação de pedido / desenho do cliente é vinculativa para as dimensões finais.

Especificações técnicas

• Tipo de produto: visor de fluxo, extremidades soldadas (tipo 531)
• Modelo: tipo 531
• Pressão máxima de serviço: até 63 barg (dependendo de DN e configuração)
• Diâmetros nominais: DN 40 – DN 400
• Classes PN disponíveis: PN 10, PN 16, PN 25, PN 40, PN 63
• Vidro padrão: borossilicato (até 280 °C)
• Opção de alta temperatura: disco de proteção em mica e vidro de segurança MAXOS® até 300 °C ou 320 °C
• Vedação: juntas planas em vários materiais (fibras, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outros)
• Meios: adequado para líquidos e gases
• Acessórios: lâmpadas LED, revestimentos FEP, discos de mica, raspadores para vidro, etc.
• Características especiais: opção de duplo vidro (531D), comprimentos personalizados e construções especiais

Certificações & qualidade

• Certificações típicas: TÜV / ISO 9001 (consultar o fabricante para certificados vigentes)
• Nota de conformidade: referências do fabricante à 2014/68/UE (Anexo III) e diretivas aplicáveis
