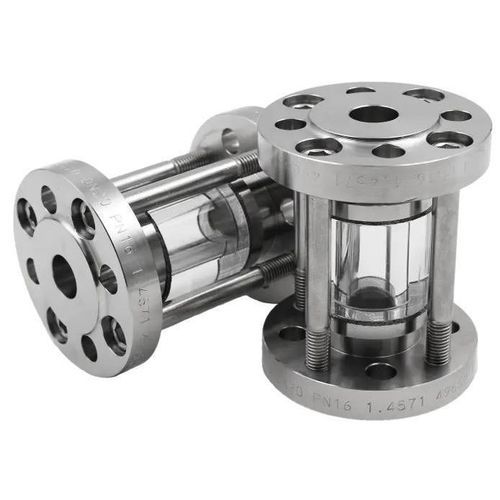

Visor de fluxo para tubos Type 671

para aplicações industriaisde monitoramentoem vidro borossilicato

O visor tubular Tipo 671 é um visor tubular com anel de vidro para montagem entre flanges (DIN EN 1092-1), proporcionando visibilidade de 360° para monitorização de processo. É adequado para meios líquidos e gasosos e está disponível em várias dimensões nominais e classes de pressão/temperatura.

Principais características

• Projeto: visor tubular com anel de vidro, flange intermediária para instalação entre flanges segundo DIN EN 1092-1.
• Visibilidade: acesso visual de 360° para monitorização de caudal e fases.
• Meios: adequado para meios líquidos e gasosos.
• Vidro padrão: borossilicato temperado; versão padrão adequada até 280 °C.
• Capacidade de pressão: concebido para pressões de serviço até 40 barg (dependendo do DN); tamanhos maiores alcançam 20–25 barg conforme especificado por tamanho.
• Instalação: design compacto de flange intermediária, ideal para retrofit e espaços confinados.
• Vedação: juntas planas disponíveis numa vasta gama de materiais (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outras marcas).
• Personalização: projectos à medida disponíveis; mais de 50 materiais de vedação oferecidos.

Tamanhos nominais disponíveis (DN)

• DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150

Pressão nominal (PN)

• PN 25
• PN 40

Classes de temperatura (vidro borossilicato padrão)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Dimensões e dados técnicos típicos por DN

• DN 10: Di 13 mm · DF 40 mm · L 134 mm · Peso 1 kg · PS³ 40 barg
• DN 15: Di 18 mm · DF 45 mm · L 134 mm · Peso 3 kg · PS³ 40 barg
• DN 20: Di 23 mm · DF 58 mm · L 134 mm · Peso 3,5 kg · PS³ 40 barg
• DN 25: Di 29 mm · DF 68 mm · L 134 mm · Peso 4 kg · PS³ 40 barg
• DN 32: Di 38 mm · DF 78 mm · L 144 mm · Peso 6 kg · PS³ 40 barg
• DN 40: Di 44 mm · DF 88 mm · L 144 mm · Peso 7 kg · PS³ 40 barg
• DN 50: Di 55 mm · DF 102 mm · L 146 mm · Peso 9 kg · PS³ 40 barg
• DN 65: Di 71 mm · DF 122 mm · L 148 mm · Peso 11 kg · PS³ 25 barg
• DN 80: Di 83 mm · DF 138 mm · L 148 mm · Peso 13 kg · PS³ 25 barg
• DN 100: Di 108 mm · DF 162 mm · L 148 mm · Peso 15 kg · PS³ 25 barg
• DN 125: Di 132 mm · DF 188 mm · L 158 mm · Peso 19 kg · PS³ 20 barg
• DN 150: Di 160 mm · DF 218 mm · L 174 mm · Peso 24 kg · PS³ 20 barg

Materiais e opções de vedação

• Vidro padrão: vidro borossilicato temperado.
• Vedações: juntas planas disponíveis em muitos materiais (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outros).

Especificações técnicas e certificações

• Tipo de produto: visor tubular com anel de vidro, Tipo 671.
• Instalação: flange intermediária para flanges DIN EN 1092-1.
• Tamanhos nominais: DN 10–150.
• Pressão nominal: PN 25 e PN 40 (a capacidade varia com o DN; ver a tabela de dimensões para valores PS³ por DN).
• Pressão máxima padrão: até 40 barg para DN menores; DN maiores até 20–25 barg conforme o tamanho.
• Intervalo de temperatura (borossilicato padrão): até 280 °C.
• Meios: líquidos e gases.
• Personalização: projectos à medida disponíveis; >50 materiais de vedação possíveis.
• Certificações / aprovações de qualidade: TÜV ISO 9001; TÜV SÜD (2014/68/EU Anexo III).
