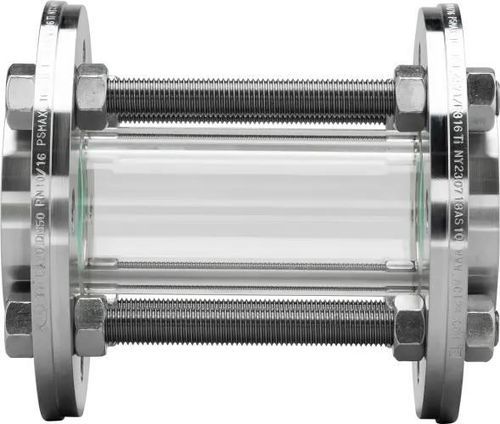

Visor de fluxo para produtos químicos Type 620A

em aço inoxidávelpara aplicações higiênicasde monitoramento

O visor tubular tipo 620A proporciona visão completa de 360° do meio de processo através de um cilindro de vidro borossilicato e é projetado para conexões flangeadas conforme ASME B16.5.

Visão geral

• Inspeção visual completa de 360° através de um tubo de vidro borossilicato.
• Flanges em ambas as extremidades; flanges padrão em aço inoxidável, outros materiais sob consulta.
• Adequado para meios líquidos e gasosos; projeto quase sem pontos mortos para processos higiênicos.

Materiais e vedação

• Vidro: vidro borossilicato 3.3 (DIN ISO 3585) para alta resistência térmica e química e excelente claridade ótica.
• Material padrão da flange: aço inoxidável 1.4571 (316Ti); ligas especiais (Hastelloy®, aços duplex, outras ligas de alto desempenho) disponíveis sob pedido.
• Vedações: escolha entre uma ampla gama (>50) de materiais de junta plana, ex.: PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e materiais fibrosos clássicos.

Normas e certificação

• Projeto, cálculo de resistência e fabricação de acordo com AD 2000 e PED 2014/68/EU.
• Conexão de flange compatível com flanges acopladas ASME B16.5 RF 150 lbs.
• Qualidade certificada (referências TÜV / ISO disponíveis na página do produto).

Opções

• Comprimentos especiais.
• Capa de proteção contra impacto em PETg.
• Capa de proteção contra impacto em chapa perfurada.

Componentes principais

• Porcas
• Flange
• Barras roscadas
• Cilindro de vidro borossilicato
• Junta

Dimensões (NPS selecionados com valores-chave)

• NPS 1/2": LK 60 mm · DF 35 mm · D 95 mm · PS 16 barg
• NPS 3/4": LK 70 mm · DF 43 mm · D 105 mm · PS 16 barg
• NPS 1": LK 79 mm · DF 51 mm · D 115 mm · PS 16 barg
• NPS 1 1/2": LK 98 mm · DF 73 mm · D 150 mm · PS 16 barg
• NPS 2": LK 121 mm · DF 92 mm · D 165 mm · PS 16 barg
• NPS 3": LK 152 mm · DF 127 mm · D 200 mm · PS 10 barg
• NPS 4": LK 190 mm · DF 157 mm · D 230 mm · PS 10 barg
• NPS 6": LK 241 mm · DF 216 mm · D 285 mm · PS 7 barg
• NPS 8": LK 298 mm · DF 270 mm · D 345 mm · PS 5 barg

Características / especificações técnicas

• Denominação: 620A
• Classe de pressão: Class 150 lbs (flange)
• Pressão máxima de trabalho (depende do NPS): até 16 barg para os tamanhos menores (ver dimensões por NPS)
• Resistência à temperatura: resistente a calor até 300 °C (opções nos dados técnicos do produto)
• Tamanhos nominais: NPS 1/2" – 8"
• Conexão de flange padrão: ASME B16.5 RF 150 lbs
• Material padrão da flange: aço inoxidável 1.4571 (316Ti); ligas especiais sob pedido (Hastelloy®, duplex, etc.)
• Vidro: vidro borossilicato 3.3 (DIN ISO 3585)
• Vedação: ampla seleção de materiais de junta plana (>50), incl. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Projeto/fabricação: conforme AD 2000 e PED 2014/68/EU
• Aplicações: para meios líquidos e gasosos; projeto higiênico com baixo espaço morto
• Fabricação personalizada e acessórios disponíveis (coberturas de proteção contra impactos, comprimentos especiais, etc.)
