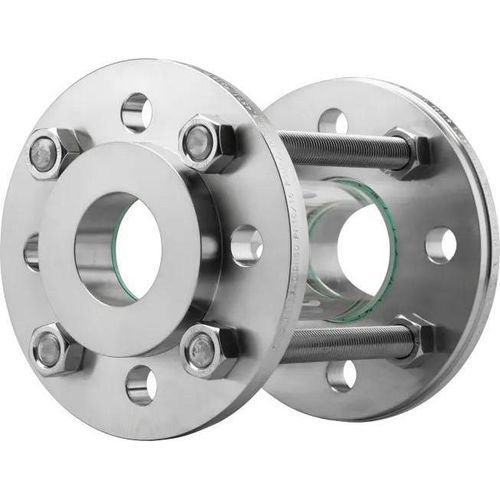

Visor de fluxo para aplicações industriais Type 620

para aplicações sanitáriaspara aplicações higiênicasem aço inoxidável

O vidro de visualização tubular Tipo 620 fornece uma visão completa de 360° do meio de processo através de um cilindro em vidro borossilicato alojado entre duas flanges. Projetado para aplicações industriais e higiênicas, está disponível em diversos materiais, classes de pressão e tamanhos.

Principais características

• Visão de 360° por meio de cilindro em vidro borossilicato (vidro borossilicato 3.3 segundo DIN ISO 3585).
• Conexões de flange conforme DIN EN 1092-1; flanges padrão em aço inoxidável 1.4571 (316Ti); opcional P265GH ou ligas especiais (Hastelloy®, aços duplex, outras ligas de alto desempenho) sob consulta.
• Projetado para ser quase sem cavidades mortas através da coordenação precisa de flange, junta e vidro — adequado para processos higienicamente exigentes.
• Ampla gama de materiais de vedação disponíveis (desde juntas de fibra clássicas até PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e mais).
• Opções de proteção mecânica: cobertura de proteção contra impactos em PETg ou chapa perfurada; comprimentos totais personalizados disponíveis.
• Adequado para meios líquidos e gasosos; resumo: máx. 16 bar (dependendo do diâmetro nominal), resistência térmica até 300 °C, diâmetros nominais DN 15 - DN 300, fabricação personalizada possível.

Construção / componentes principais

• Porcas
• Flange
• Barra rosqueada / parafusos
• Cilindro em vidro borossilicato
• Junta (selecionável a partir de uma ampla gama de materiais)

Opções disponíveis e temperaturas

• Opções de pressão nominal: PN 10, PN 16.
• Classificações de temperatura (exemplos / selecionáveis): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C.
• Capas de proteção contra impactos e comprimentos totais personalizados sob consulta.

Diâmetros nominais (DN)

• 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 (construção especial sob consulta), 300 (construção especial sob consulta)

Dimensões por diâmetro nominal (valores selecionados)

• DN 15 — K: 65 mm; DF: 41 mm; D: 95 mm; PS: 16 bar
• DN 20 — K: 75 mm; DF: 54 mm; D: 105 mm; PS: 16 bar
• DN 25 — K: 85 mm; DF: 64 mm; D: 115 mm; PS: 16 bar
• DN 32 — K: 100 mm; DF: 74 mm; D: 145 mm; PS: 16 bar
• DN 40 — K: 110 mm; DF: 84 mm; D: 150 mm; PS: 16 bar
• DN 50 — K: 125 mm; DF: 98 mm; D: 175 mm; PS: 16 bar
• DN 65 — K: 145 mm; DF: 118 mm; D: 195 mm; PS: 10 bar
• DN 80 — K: 160 mm; DF: 134 mm; D: 200 mm; PS: 10 bar
• DN 100 — K: 180 mm; DF: 154 mm; D: 225 mm; PS: 10 bar
• DN 125 — K: 210 mm; DF: 184 mm; D: 250 mm; PS: 8 bar
• DN 150 — K: 240 mm; DF: 208 mm; D: 295 mm; PS: 7 bar
• DN 200 — K: 295 mm; DF: 264 mm; D: 345 mm; PS: 5 bar
• DN 250 (especial) — K: 350 mm; DF: 320 mm; D: 400 mm; PS: 4 bar
• DN 300 (especial) — K: 410 mm; DF: 370 mm; D: 460 mm; PS: 4 bar

Especificações técnicas

• Modelo / tipo: Type 620
• Vidro: vidro borossilicato 3.3 (DIN ISO 3585)
• Material de flange padrão: aço inoxidável 1.4571 (316Ti); alternativas: P265GH; ligas especiais sob consulta (Hastelloy®, duplex, …)
• Diâmetros nominais: DN 15 - DN 300 (tamanhos/comprimentos especiais sob consulta)
• Pressão nominal: PN 10 / PN 16 (máx. 16 bar para DN menores, ver tabela de dimensões)
• Temperatura máxima de serviço: até 300 °C (dependendo da configuração)
• Vedação: ampla seleção (>50 materiais de vedação) incluindo PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, materiais fibrosos
• Opções: coberturas de proteção contra impactos (PETg ou chapa perfurada), comprimentos totais personalizados, materiais e execuções de ligas sob consulta
