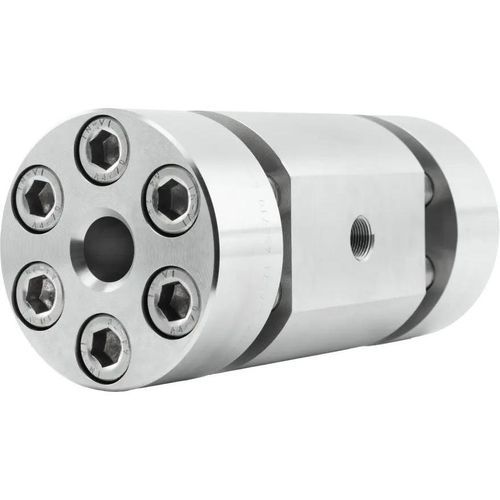

Visor de fluxo para aplicações industriais Type 522

para produtos químicosem vidro borossilicatocom rosca

O visor de alta pressão Tipo 522 é projetado para aplicações industriais exigentes, permitindo a monitorização visual segura e em tempo real dos processos. Combina um corpo metálico robusto com vidros de inspeção de alta qualidade para observação bilateral.

Construção e materiais

• Corpo em ligas de aço inoxidável resistentes à corrosão (ex.: 1.4571); ligas à base de níquel ou Hastelloy® disponíveis mediante pedido para ambientes agressivos ou com elevada solicitação térmica.
• Duas placas de visão opostas em vidro borossilicatado temperado termicamente, conforme DIN 7080.
• Conexões com rosca interna selecionáveis conforme DIN EN ISO 228-1 (BSP) ou ANSI B 1.20.1 (NPT).
• Opção de duplo envidraçamento.

Detalhes do produto

• Observação bilateral para visualização e iluminação direcionada.
• Adequado para meios líquidos e gasosos; execuções especiais para meios agressivos disponíveis.
• Integração padronizada por roscas internas.

Componentes

• Parafusos
• Flange de cobertura
• Assento de vidro
• Vidro de observação
• Junta
• Corpo

Opções

• Duplo envidraçamento
• Materiais mediante pedido: ligas à base de níquel, Hastelloy®

Dimensões (excerto)

• 1/4" — Di: 25, T (G): 14, T (NPT): 13,5, AD: 120
• 3/8" — Di: 25, T (G): 14, T (NPT): 13,8, AD: 120
• 1/2" — Di: 25, T (G): 16, T (NPT): 18,1, AD: 120
• 3/4" — Di: 35, T (G): 18, T (NPT): 18,6, AD: 140
• 1" — Di: 35, T (G): 20, T (NPT): 22,3, AD: 140
• 1 1/2" — Di: 50, T (G): 24, T (NPT): 22,8, AD: 180
• 2" — Di: 50, T (G): 27, T (NPT): 23,2, AD: 180

Especificações técnicas

• Modelo/série: Tipo 522
• Fabricante: ACI Industriearmaturen GmbH
• Materiais: ligas de aço inoxidável resistentes à corrosão como 1.4571; ligas à base de níquel ou Hastelloy® opcionales mediante pedido
• Placas de visão: vidro borossilicatado temperado termicamente, conforme DIN 7080
• Normas de rosca: DIN EN ISO 228-1 (BSP) ou ANSI B 1.20.1 (NPT)
• Pressão nominal (PN): 63, 100, 160, 250, 320, 400
• Pressão máxima de trabalho: máx. 400 barg
• Tamanhos nominais (NPS/DN): 1/4" – 2"
• Faixas de temperatura (exemplos): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C
• Meios: para meios líquidos e gasosos
• Projeto: observação bilateral para inspeção a partir de ambos os lados e iluminação direcionada
• Certificados: TÜV ISO 9001; TÜV SÜD 2014/68/EU (Anexo III); certificação de aço inoxidável
• Execuções especiais: medidas especiais e outras normas disponíveis mediante pedido
