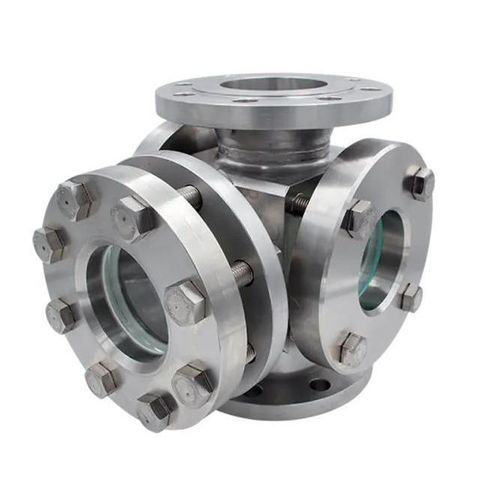

Visor de fluxo para aplicações industriais Type 591

de monitoramentoem vidro borossilicatoflangeado

O visor de fluxo Type 591 é um visor soldado com três janelas de visualização, concebido para instalação entre flanges segundo DIN EN 1092-1. É adequado para meios líquidos e gasosos e para pressões de trabalho elevadas até 400 barg. A terceira janela permite a iluminação do meio e a integração de sistemas de medição ou câmaras para melhorar a observação do processo.

Tamanhos nominais (DN)

• 50
• 65
• 80
• 100
• 125
• 150
• 200

Pressão nominal (PN)

• 16
• 40
• 63
• 100
• 160
• 250
• 320
• 400

Opções de temperatura

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Opções / Acessórios

• Limpador SGW com lâmina em PTFE ou silicone
• Luz LED para áreas Ex e não-Ex
• Revestimento FEP ou Halar®
• Discos de proteção em mica
• Dupla envidraçamento (Type 591D)
• Construções especiais / fabrico personalizado

Dimensões / desenho (resumo)

• Comprimento total (BL): DIN EN 558-1 FTF 2 (padrão, se construtivamente possível)
• Comprimento de montagem (AL): de acordo com confirmação de encomenda / desenho do cliente
• Dimensões da flange: DIN EN 1092-1
• Vista livre (D1) por DN (referência PN 16):
  • DN 50: D1 = 100
  • DN 65: D1 = 150
  • DN 80: D1 = 175
  • DN 100: D1 = 175
  • DN 125: D1 = 175
  • DN 150: D1 = 175
  • DN 200: D1 = 240
• Vista livre (D2) por DN (referência PN 16):
  • DN 50: D2 = 55
  • DN 65: D2 = 70
  • DN 80: D2 = 83
  • DN 100: D2 = 107
  • DN 125: D2 = 132
  • DN 150: D2 = 159
  • DN 200: D2 = 207
• Nota: As dimensões correspondem ao nível de pressão nominal PN 16; outros níveis de pressão podem diferir.

Características / especificações técnicas

• Marca: ACI Industriearmaturen GmbH
• Designação comercial: Type 591
• Pressão de trabalho: até 400 barg (vários níveis PN disponíveis)
• Meios adequados: meios líquidos e gasosos
• Tamanhos nominais: DN 50 – DN 200
• Classes de pressão nominal: PN 16, 40, 63, 100, 160, 250, 320, 400
• Vidro standard: vidro de borosilicato (standard até 280 °C)
• Capacidade a alta temperatura: com disco protetor de mica até 300 °C ou até 320 °C em combinação com vidros de segurança MAXOS® (DIN 7080)
• Ligação: ligações flangeadas segundo DIN EN 1092-1; comprimentos standard segundo DIN EN 558-1 (FTF 2)
• Vedação: juntas planas de uma ampla gama de materiais (incluindo PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e muitas marcas) — mais de 50 materiais de vedação disponíveis
• Opções disponíveis: limpador, luzes LED, revestimentos FEP/Halar®, discos de proteção em mica, dupla envidraçamento (591D), construções especiais
• Aplicações: retrofit em sistemas existentes graças aos comprimentos standard; fabrico personalizado possível
