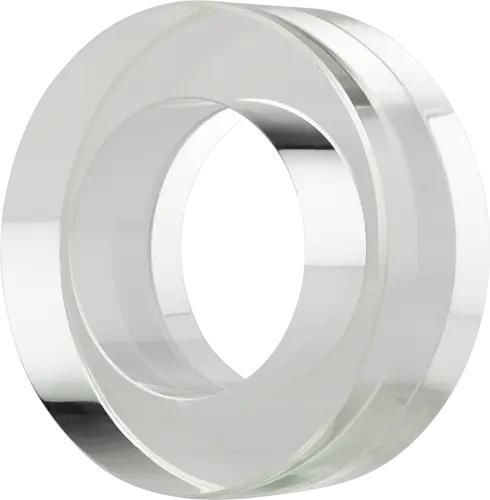

Visor de fluxo para aplicações industriais Type 641

de monitoramentoem vidro borossilicatoflangeado

O visor tubular entre-flanges tipo 641 é um visor de fluxo tubular compacto para monitorização visual de processos, concebido para instalação economizadora de espaço entre flanges segundo DIN EN 1092-1. É adequado para meios líquidos e gasosos e permite retrofit em instalações existentes mesmo quando o espaço de montagem é limitado.

Características principais

• Configuração entre-flanges para montagem entre flanges WN (DIN EN 1092-1)
• Construção tubular com anel de vidro compacta, adequada para retrofit
• Adequado para meios líquidos e gasosos

Materiais e resistência térmica

• Standard: vidro borosilicato (resistente ao calor até 280 °C)
• Vidro acrílico disponível como alternativa (ver tabela de dimensões/pressões para limites)

Opções

• Revestimento FEP ou Halar®
• Comprimentos personalizados

Dados técnicos / Especificações

• Modelo: Visor tubular com anel de vidro tipo 641
• Marca: ACI Industriearmaturen
• Flange standard: flange WN tipo 11 segundo DIN EN 1092-1
• Tamanhos nominais (DN): 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125
• Pressão nominal (PN): 25, 40
• Temperatura (vidro borosilicato standard): até 280 °C; outras classes disponíveis: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C
• Opções: revestimento FEP ou Halar®; comprimentos personalizados
• Dimensões e dados relacionados (para L = 50 mm) por DN:
  • DN 10 — Di 14 mm; Da 40 mm; Peso (borosilicato) 0,13 kg; Peso (acrílico) 0,07 kg; PS (máx) 40 barg / 25 barg
  • DN 15 — Di 18 mm; Da 45 mm; Peso 0,16 kg / 0,08 kg; PS 40 / 25
  • DN 20 — Di 22 mm; Da 58 mm; Peso 0,27 kg / 0,13 kg; PS 40 / 25
  • DN 25 — Di 29 mm; Da 68 mm; Peso 0,36 kg / 0,18 kg; PS 40 / 25
  • DN 32 — Di 38 mm; Da 79 mm; Peso 0,46 kg / 0,22 kg; PS 40 / 20
  • DN 40 — Di 44 mm; Da 88 mm; Peso 0,56 kg / 0,27 kg; PS 40 / 20
  • DN 50 — Di 55 mm; Da 102 mm; Peso 0,71 kg / 0,34 kg; PS 40 / —
  • DN 65 — Di 71 mm; Da 122 mm; Peso 0,94 kg / 0,46 kg; PS 25 / —
  • DN 80 — Di 83 mm; Da 138 mm; Peso 1,16 kg / 0,56 kg; PS 25 / —
  • DN 100 — Di 108 mm; Da 158 mm; Peso 1,27 kg / 0,62 kg; PS 25 / —
  • DN 125 — Di 132 mm; Da 188 mm; Peso 1,71 kg / 0,83 kg; PS 20 / —
• Notas: pesos em kg para L = 50 mm; PS = pressão máxima de serviço em barg; outros materiais, tamanhos, comprimentos e normas de flange disponíveis sob consulta
