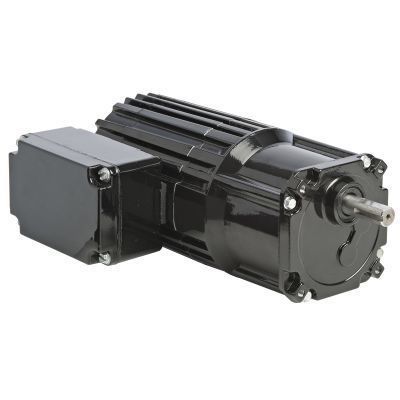

Motorredutor CA 1455

monofásicode dentes retosde engrenagens helicoidais

Visão geral do produto
Motorredutor AC de eixo paralelo Modelo 1455 Metric 34R-Z Series da Bodine Electric. Projetado para montagem métrica e dimensões de eixo métricas; carcaça totalmente fechada IP-20 e refrigerado por ventilador para alta potência de saída.

Características padrão

• Roscas de montagem métricas e dimensões de eixo de acionamento métricas.
• Carcaça totalmente fechada, classificação IP-20.
• Refrigerado por ventilador para alta potência de saída.
• Isolamento Classe B operado dentro dos limites da Classe A para prolongar a vida útil das bobinas e lubrificantes.
• Anel central e tampas de extremidade em alumínio para eficiência térmica e peso reduzido.
• Carcaça do engrenamento sem ventilação.
• Vedações tipo lábio industriais em eixos do motor e de saída.
• Rolamentos de agulha em todo o conjunto para aumentar a capacidade de carga radial e a durabilidade.
• Engrenagens lubrificadas permanentemente com graxa semifluida para longa vida útil.
• Grande engrenagem helicoidal primária em termoplástico reforçado para funcionamento silencioso e engrenagens cilíndricas em aço temperado nas etapas subsequentes para alto torque e durabilidade.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e mínimo ruído.

Acessórios opcionais

• Kit de suporte em L para motorredutores 34R-Z (modelo 0980).
• Kit de caixa de bornes em liga de pressão para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984).
• Kit de caixa de bornes métrica em liga de pressão com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984).
• Capacitor; tipo caixa plástica; 5.0 MFD / 400V (Item 49401068).
• Grande kit de caixa de bornes em liga de pressão para motores e motorredutores padrão 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986).

Downloads disponíveis (relacionados ao produto)
Desenhos CAD em formatos PDF, DWG e STEP; diagrama de fiação (PDF); fichas de segurança.

Tabela (especificações)
Velocidade (rpm): 23
Torque nominal (Nm): 11.3
Torque nominal (lb-in): 100
Potência (Watts): 50
Potência (HP): 1/15
Volts: 230
Hz: 50
Fases: 1
Amperes: 0.5
Razão de engrenagem: 60
Carga radial (N): 555
Carga radial (lbs): 125
Comprimento XH (mm): 217
Comprimento XH (inch): 8.54
Peso (kg): 4.5
Peso (lbs): 10.1
Diagrama de conexão: 07410021
Número da peça do capacitor: 49401068
Tipo de produto: 34R4BFCI-Z3
HPDecimal: 0.0667
