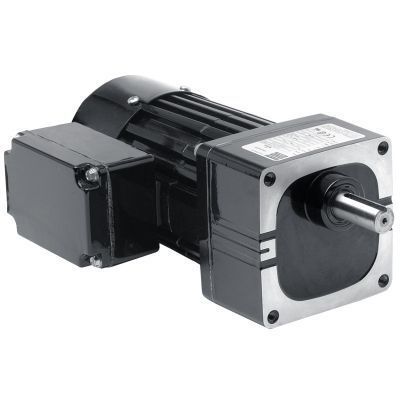

Motorredutor CA Model 1478

monofásicode dentes retosde engrenagens helicoidais

Visão geral do produto
O Modelo 1478 Série Metric 34R-W é um motor redutor AC de eixo paralelo projetado para transmissão de potência industrial. Unidade monofásica 230 V, 50 Hz, 75 W com montagem métrica e engrenagem primária helicoidal termoplástica reforçada para operação silenciosa e longa vida útil.

Especificações principais

• Velocidade (rpm): 255
• Torque nominal (Nm): 1,6
• Torque nominal (lb-in): 14
• Potência (Watts): 75
• Potência (HP): 1/10
• Volts: 230
• Hz: 50
• Fases: 1
• Amps: 0,60
• Relação de engrenagem: 5,5
• Carga radial (N): 290
• Carga radial (lbs): 65
• Comprimento XH (mm): 234
• Comprimento XH (inch): 9,2
• Peso (kg): 5,7
• Peso (lbs): 12,8
• Diagrama de conexão: 07410021
• Número da peça do capacitor: 49401154
• Tipo de produto: 34R6BFCI-W2
• HPDecimal: 0.1

Recursos padrão

• Roscas de montagem métricas e dimensões do eixo em métrico.
• Completamente fechado com classificação IP-20.
• Refrigeração por ventoinha para alta potência de saída.
• Sistema de isolamento Classe "B" operado dentro dos limites da Classe "A" para prolongar a vida útil das bobinas e do lubrificante.
• Anel central e protetores finais em alumínio para alta eficiência térmica e baixo peso.
• Carcaça de engrenagem não ventilada.
• Vedações tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos de agulha por toda a unidade para maior capacidade de carga radial e longa vida útil.
• Engrenagens lubrificadas permanentemente com graxa semi-fluida para longa vida útil.
• Pinhao primário helicoidal em termoplástico reforçado para silêncio e engrenagens cilíndricas endurecidas nas etapas subsequentes para alto torque de saída e longa vida.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e ruído mínimo.

Accessórios opcionais

• Kit de suporte em L para motorredutores W e WX (modelo 0970)
• Kit de caixa de terminais em fundição para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de montagem de suporte em L para motorredutores tipo métrico W (modelo 1970)
• Kit de caixa de terminais métrica em fundição com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor; tipo caixa plástica; 7.5MFD 370V (Item 49401154)
• Grande kit de caixa de terminais em fundição para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Desenhos e documentos
Desenhos CAD disponíveis nos formatos PDF, DWG e STEP. Diagrama de fiação e ficha de dados de segurança do lubrificante disponíveis para download em PDF.
