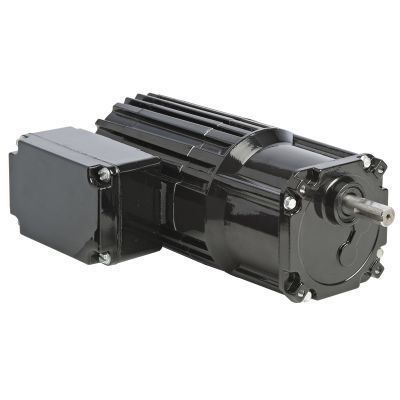

Motorredutor CA Model 1453

monofásicode dentes retosde engrenagens helicoidais

Produto
Modelo 1453 Série Metric 34R-Z Motorredutor AC de eixo paralelo

Especificações (tabela da página)
Velocidade (rpm): 70
Torque nominal (Nm): 4,5
Torque nominal (lb-in): 40
Potência (W): 50
Potência (HP): 1/15
Voltagem (V): 230
Hz: 50
Fases: 1
Corrente (A): 0,5
Relação de engrenagem: 20
Carga radial (N): 450
Carga radial (lbs): 100
Comprimento XH (mm): 194
Comprimento XH (inch): 7.64
Peso (kg): 4,5
Peso (lbs): 10,1
Diagrama de conexão: 07410021
Número de peça do capacitor: 49401068
Tipo de produto: 34R4BFCI-Z2
HPDecimal: 0.0667

Características padrão

• Roscas de montagem métricas e dimensões do eixo de acionamento em métrico.
• Carcaça totalmente fechada, grau de proteção IP20.
• Resfriado por ventilador para alta potência de saída.
• Sistema de isolamento Classe B operado dentro dos limites da Classe A para prolongar a vida útil dos enrolamentos e do lubrificante.
• Anel central e tampas em alumínio para alta eficiência térmica e baixo peso.
• Cárter de engrenagens não ventilado.
• Vedações do tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos de agulhas em todas as partes para aumentar a capacidade de carga radial e longa vida útil.
• Engrenagens lubrificadas permanentemente com graxa semi-fluida para longa durabilidade.
• Engrenagem primaria helicoidal em termoplástico reforçado e larga para baixo ruído e engrenagens cilíndricas em aço temperado nas etapas subsequentes para alto torque de saída.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e ruído reduzido.

Acessórios opcionais

• Kit de suporte em L para motorredutores 34R-Z (modelo 0980)
• Kit de caixa de terminais em liga fundida para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de terminais métrica em liga fundida com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor; tipo caixa plástica; 5.0 MFD / 400V (Item 49401068)
• Grande kit de caixa de terminais em liga fundida para motores e motorredutores de estoque 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Recursos técnicos disponíveis (listados na página)

• Desenhos CAD (formatos PDF / DWG / STEP referenciados)
• Diagrama de cabeamento (diagrama de conexão referenciado)
• Ficha de dados de segurança (referenciada)

Especificações técnicas

• Modelo: 1453
• Série: Metric 34R-Z
• Velocidade: 70 rpm
• Torque nominal: 4,5 Nm (40 lb-in)
• Potência: 50 W (1/15 HP)
• Tensão: 230 V, 50 Hz, monofásico
• Corrente: 0,5 A
• Relação de engrenagem: 20
• Capacidade de carga radial: 450 N (100 lbs)
• Comprimento XH: 194 mm (7,64 in)
• Peso: 4,5 kg (10,1 lbs)
• Ref. diagrama de conexão: 07410021
• Ref. capacitor: 49401068
• Código do tipo de produto: 34R4BFCI-Z2
