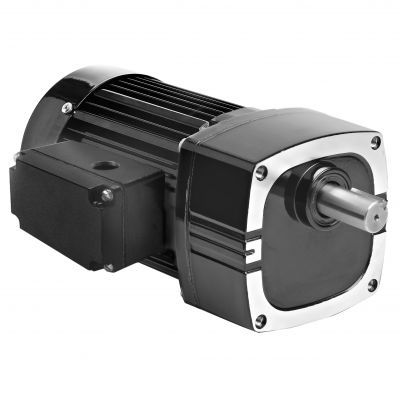

Motorredutor CA Model 1680

monofásicode engrenagens helicoidaisde eixos paralelos

Produto
Modelo 1680 - Série métrica 42R-E Redutor elétrico AC de eixo paralelo projetado para aplicações industriais que exigem redução compacta com montagem métrica e torque/velocidade moderados.

Especificações
Velocidade (rpm) : 140
Torque nominal (Nm) : 5.6
Torque nominal (lb-in) : 50
Potência (Watts) : 100
Potência (HP) : 1/7.5
Volts : 230
Hz : 50
Fases : 1
Amperes : 0.78
Relação de engrenagem : 10
Carga radial (N) : 1300
Carga radial (lbs) : 300
Comprimento XH (mm) : 231
Comprimento XH (inch) : 9.08
Peso (kg) : 6.8
Peso (lbs) : 15.3
Diagrama de conexão : 07410021
Número da peça do capacitor : 49401154
Tipo de produto : 42R5BFCI-E2
HP Decimal : 0.1333

Características padrão

• Roscas de montagem métricas e dimensões do eixo de transmissão em métrico.
• Carcaça de engrenagem não ventilada.
• Vedações tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos de agulha em todo o conjunto para maior capacidade de carga radial e longa vida útil.
• Dentado lubrificado permanentemente com graxa semi-fluida para longa duração.
• Engrenagens helicoidais temperadas seletivamente para funcionamento silencioso e alta relação potência/tamanho.

Documentos CAD, de fiação e segurança (disponíveis)

• Desenhos CAD — PDF, DWG, STEP (recursos CAD específicos do produto listados para o Modelo 1680)
• Diagrama de fiação — PDF (referência do diagrama de conexão 07410021)
• Fichas de dados de segurança — PDF (ficha de segurança do óleo imperial listada)

Acessórios opcionais

• Kit suporte em L para redutores E, F e FX (modelo 0969)
• Kit de caixa de terminais em pressão para motores e redutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de montagem em L para redutores métricos tipo E/F (modelo 1969)
• Kit de caixa de terminais métrica em pressão com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor; tipo caixa plástica; 7.5MFD 370V (Item 49401154)
• Grande kit de caixa de terminais em pressão para 34R, 42R, 48R, 42R-FX, 33A, 42A motores e redutores em estoque (modelo 0986)

Observações
Todas as especificações mostradas são específicas do Modelo 1680. O preço web não inclui impostos, frete e taxas de manuseio.

Características técnicas

• Velocidade: 140 rpm
• Torque nominal: 5.6 Nm (50 lb-in)
• Potência: 100 W (0.1333 HP / 1/7.5 HP)
• Tensão: 230 V, 50 Hz, monofásico
• Corrente: 0.78 A
• Relação de engrenagem: 10
• Capacidade de carga radial: 1300 N (300 lbs)
• Comprimento total (XH): 231 mm / 9.08 in
• Peso: 6.8 kg / 15.3 lbs
• Referência diagrama de conexão: 07410021
• Número da peça do capacitor: 49401154
• Tipo de produto: 42R5BFCI-E2
