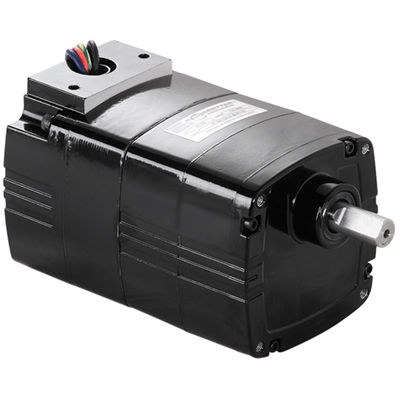

Motorredutor CA 1574

monofásicode dentes retosde engrenagens helicoidais

Visão geral do produto
Motorredutor AC de eixo paralelo Modelo 1574, Série 30R-D métrico. Projetado para montagem métrica e dimensões de eixo métricas, construção totalmente fechada sem ventilação com isolamento Classe B e tampas finais em alumínio para eficiência térmica e baixo peso.

Tabela de especificações
Velocidade (rpm): 23
Torque nominal (Nm): 4,5
Torque nominal (lb-in): 40
Potência (W): 18
Potência (HP): 1/41
Volts: 230
Hz: 50
Fases: 1
Amps: 0,21
Relação de transmissão: 60
Carga radial (N): 285
Carga radial (lbs): 65
Comprimento XH (mm): 139,2
Comprimento XH (inch): 5,5
Peso (kg): 2,8
Peso (lbs): 6,3
Diagrama de ligação: 07410021
Número da peça do capacitor: 49400091
Tipo de produto: 30R2BECI-D3
HPDecimal: 0,0243

Downloads / Desenhos

• Desenhos CAD disponíveis para o Modelo 1574: PDF, DWG, STEP.
• Referência do diagrama de fiação: 07410021.
• Ficha de segurança listada: Texaco Rando Material Safety Data Sheet.

Acessórios opcionais

• Kit de suporte em L para tipo métrico 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968)
• Caixa de bornes métrica em alumínio com bloco de terminais para motores e motorredutores 30R (modelo 1982)
• Capacitor; tipo caixa plástica; 1,3 MFD / 450V (Item 49400091)
• Kit de suporte em L para motores 30R e 33A, motorredutores 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z e 33A-Z (modelo 5968)
• Caixa de bornes em alumínio para motores e motorredutores 30R (modelo 5982)

Características padrão

• Roscas de montagem métricas e dimensões do eixo métricas.
• Totalmente fechado, sem ventilação, classificação IP-20.
• Sistema de isolamento Classe "B".
• Tampas finais em alumínio para alta eficiência térmica e baixo peso.
• Carcaça de engrenagem não ventilada.
• Vedações tipo lábio industriais nos eixos do motor e de saída.
• Mancais de agulhas em toda a transmissão para maior capacidade de carga radial e longa vida útil.
• Engrenagem lubrificada permanentemente.
• Engrenagem helicoidal primária em termoplástico reforçado para funcionamento silencioso e engrenagens retas em aço temperado nas etapas subsequentes para alto torque de saída e longa vida útil.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e mínimo ruído.

Informações adicionais de pedido e preço
Disponibilidade: quantidade de pedido 1-25. O preço web não inclui impostos, frete e taxas de manuseio. Todos os preços estão em dólares dos EUA.

Características / Especificações técnicas

• Velocidade: 23 rpm
• Torque nominal: 4,5 Nm (40 lb-in)
• Potência: 18 W (1/41 HP; HPDecimal 0,0243)
• Tensão: 230 V, 50 Hz, monofásico
• Corrente: 0,21 A
• Relação de transmissão: 60
• Capacidade de carga radial: 285 N (65 lbs)
• Comprimento XH: 139,2 mm (5,5 in)
• Peso: 2,8 kg (6,3 lbs)
• Ref. diagrama de ligação: 07410021
• Número da peça do capacitor: 49400091
• Tipo de produto: 30R2BECI-D3
