Motorredutor CA Model 1669

monofásicode engrenagens helicoidaisde eixos paralelos

Produto

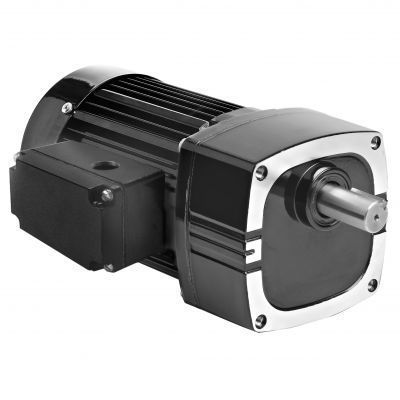

Redutor motor CA de eixo paralelo Modelo 1669 — Série Metric 42R-E. 100 W monofásico, 7,8 rpm (relação 180), torque nominal 38,5 Nm.

Série / Categoria
Série Metric 42R-E — redutores/motorredutores de eixo paralelo para aplicações industriais de acionamento e posicionamento.

Especificações (da tabela do produto)

• Velocidade (rpm): 7,8
• Torque nominal: 38,5 Nm / 341 lb-in
• Potência: 100 W (0,1333 HP)
• Tensão: 230 V
• Frequência: 50 Hz
• Fases: monofásico (1)
• Corrente: 0,78 A
• Relação de transmissão: 180
• Capacidade de carga radial: 900 N / 200 lbs
• Comprimento XH: 231 mm / 9,08 in
• Peso: 6,8 kg / 15,3 lbs
• Diagrama de conexão: 07410021
• Número do condensador: 49401154
• Tipo de produto: 42R5BFCI-E4

Características padrão

• Roscas de montagem métricas e eixo de saída com dimensões métricas.
• Cárter de engrenagem não ventilado.
• Vedantes tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos de agulhas em todo o conjunto para aumentar a capacidade de carga radial e vida útil.
• Engrenagens lubrificadas permanentemente com graxa semi-fluida.
• Engrenagens helicoidais seletivamente temperadas para funcionamento silencioso e alta relação potência/tamanho.

Acessórios opcionais

• Kit de suporte em L para motorredutores E, F e FX (modelo 0969)
• Kit de caixa de bornes em zamak para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de montagem com suporte em L para motorredutores métricos tipo E/F (modelo 1969)
• Kit de caixa de bornes métrica em zamak com bloco de bornes para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor, tipo caixa plástica, 7,5 MFD 370 V (item 49401154)
• Grande kit de caixa de bornes em zamak para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Documentos e desenhos (tipos disponíveis)
Desenhos CAD (PDF, DWG, STEP) para o Modelo 1669; diagrama de ligação referência 07410021; ficha de segurança (Imperial Oil Safety).

Especificações técnicas

• Modelo: 1669
• Série: Metric 42R-E
• Velocidade: 7,8 rpm
• Torque nominal: 38,5 Nm / 341 lb-in
• Potência: 100 W (0,1333 HP)
• Tensão: 230 V
• Frequência: 50 Hz
• Fases: 1 (monofásico)
• Corrente: 0,78 A
• Relação: 180
• Capacidade de carga radial: 900 N / 200 lbs
• Comprimento XH: 231 mm / 9,08 in
• Peso: 6,8 kg / 15,3 lbs
• Referência diagrama de conexão: 07410021
• Número do capacitor: 49401154
• Código tipo de produto: 42R5BFCI-E4
