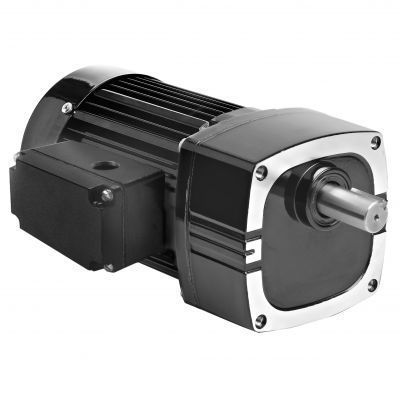

Motorredutor CA 1680

monofásicode engrenagens helicoidaisde eixos paralelos

Produto
Modelo 1680 da série Metric 42R-E de motorredutores AC de eixo paralelo da Bodine Electric. Dados técnicos, características padrão e acessórios opcionais deste modelo estão listados abaixo.

ESPECIFICAÇÕES
Velocidade (rpm): 140
Torque nominal (Nm): 5,6
Torque nominal (lb-in): 50
Potência (W): 100
Potência (HP): 1/7.5
Volts: 230 V
Hz: 50
Fases: 1
Amperes: 0,78 A
Relação de engrenagem: 10
Carga radial (N): 1300
Carga radial (lbs): 300
Comprimento XH (mm): 231
Comprimento XH (inch): 9,08
Peso (kg): 6,8
Peso (lbs): 15,3
Diagrama de conexão: 07410021
Número de peça do capacitor: 49401154
Tipo de produto: 42R5BFCI-E2
HP decimal: 0,1333

Características padrão

• Roscas de montagem métricas e dimensões do eixo de acionamento em métrico.
• Carcaça de engrenagem não ventilada.
• Vedantes tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos de agulha em toda a unidade para maior capacidade de carga radial e longa vida útil.
• Engrenagens lubrificadas permanentemente com graxa semilíquida para longa duração.
• Engrenagens helicoidais seletivamente endurecidas para baixo nível de ruído e alta relação potência/volume.

Acessórios opcionais

• Kit de suporte em L para motorredutores E, F e FX (modelo 0969)
• Kit de caixa de terminais em alumínio fundido para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de montagem com suporte em L para motorredutores métricos tipo E/F (modelo 1969)
• Kit de caixa de terminais métrica em alumínio fundido com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor; tipo caixa plástica; 7.5MFD 370V (Item 49401154)
• Grande kit de caixa de terminais em alumínio fundido para 34R, 42R, 48R, 42R-FX, 33A, 42A motores e motorredutores (modelo 0986)

Documentos (tipos disponíveis)
Desenhos CAD (PDF, DWG, STEP disponíveis), Diagrama de fiação (PDF disponível), Fichas de dados de segurança (PDF disponíveis).

Especificações técnicas

• Modelo: 1680
• Série: Metric 42R-E
• Configuração: Motorredutor AC de eixo paralelo
• Velocidade: 140 rpm
• Torque nominal: 5,6 Nm (50 lb-in)
• Potência: 100 W (1/7.5 HP, 0,1333 HP decimal)
• Tensão / Frequência: 230 V / 50 Hz
• Fase: Monofásico
• Corrente: 0,78 A
• Relação de engrenagem: 10
• Capacidade de carga radial: 1300 N (300 lbs)
• Comprimento total XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)
• ID diagrama de conexão: 07410021
• Capacitor recomendado PN: 49401154
• Código tipo produto: 42R5BFCI-E2
