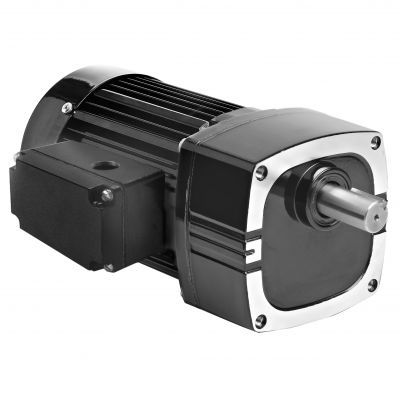

Motorredutor CA Model 1671

monofásicode engrenagens helicoidaisde eixos paralelos

Visão geral do produto
O Modelo 1671 é um motorredutor AC de eixo paralelo da série Metric 42R-E, projetado para montagem e dimensões de eixo métricas. Possui carcaça de engrenagem não ventilada e vedações industriais para operação fiável em aplicações industriais.

Série
Série Metric 42R-E — Motorredutor AC de eixo paralelo

Especificações principais

• Velocidade (rpm): 4,7
• Torque nominal: 35 Nm (310 lb-in)
• Potência: 100 W (1/7,5 HP, HP Decimal 0,1333)
• Tensão / Frequência: 230 V / 50 Hz
• Fases: monofásico (1)
• Corrente: 0,78 A
• Relação de engrenagem: 300
• Capacidade de carga radial: 900 N (200 lbs)
• Comprimento XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)

Recursos padrão

• Roscas de montagem métricas e dimensões do eixo métricas
• Carcaça de engrenagem não ventilada para resistência à contaminação
• Vedações tipo lábio industriais nos eixos do motor e de saída
• Rolamentos de agulha em toda a unidade para aumentar a capacidade de carga radial e a vida útil
• Engrenagens lubrificadas permanentemente com graxa semi-fluida
• Engrenagens helicoidais endurecidas seletivamente para operação silenciosa e alta densidade de potência

Acessórios opcionais

• Kit de suporte em L para motorredutores E, F e FX (modelo 0969)
• Kit de caixa de terminais em alumínio para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de montagem com suporte em L para motorredutores métricos tipo E/F (modelo 1969)
• Kit de caixa de terminais métrica em alumínio com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor, tipo caixa plástica, 7,5 MFD 370 V (Item 49401154)
• Grande kit de caixa de terminais em alumínio para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Especificações técnicas

• Modelo: Model 1671
• Série: Metric 42R-E
• Velocidade (rpm): 4,7
• Torque nominal: 35 Nm (310 lb-in)
• Potência: 100 W (1/7,5 HP, HP Decimal 0,1333)
• Tensão: 230 V
• Frequência: 50 Hz
• Fases: monofásico (1)
• Corrente (A): 0,78 A
• Relação: 300
• Capacidade de carga radial: 900 N (200 lbs)
• Comprimento XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)
• Diagrama de ligação: 07410021
• Número da peça do capacitor: 49401154
• Tipo de produto: 42R5BFCI-E4
