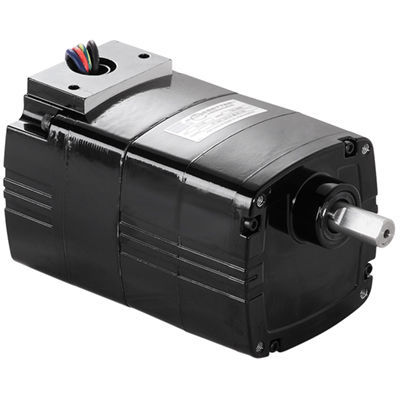

Motorredutor CA 1562

monofásicode dentes retosde engrenagens helicoidais

Série de produto
Série Metric 30R-D Redutor-motor AC de eixo paralelo

Especificações
Velocidade (rpm): 7,8
Torque nominal (Nm): 4,5
Torque nominal (lb-in): 40
Potência (W): 15
Potência (HP): 1/48
Volts: 230
Hz: 50
Fases: 1
Amperes: 0,17
Relação de redução: 180
Carga radial (N): 285
Carga radial (lbs): 65
Comprimento XH (mm): 132,8
Comprimento XH (inch): 5,2
Peso (kg): 2,6
Peso (lbs): 5,9
Diagrama de conexão: 07410021
Número da peça do capacitor: 49400091
Tipo de produto: 30R1BECI-D4
HPDecimal: 0,0208

Desenhos CAD / Arquivos (disponíveis)

• InfM0348A (desenho PDF / modelo 1562)
• InfM0348A (desenho DWG / modelo 1562)
• InfM0348A (arquivo STEP / modelo 1562)

Diagrama de fiação

• Diagrama de fiação (07410021)

Fichas de dados de segurança

• Texaco Rando material safety data sheet (folha de dados de segurança relacionada ao lubrificante)

Acessórios opcionais

• Kit de suporte em L para tipo métrico 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968)
• Caixa de terminais métrica em fundição com bloco de terminais para motores e redutores 30R (modelo 1982)
• Capacitor; tipo caixa plástica; 1,3 MFD / 450V (Item 49400091)
• Caixa de terminais em fundição para motores e redutores 30R (modelo 5982)

Características padrão

• Roscas de montagem métricas e dimensões do eixo motriz métricas.
• Carcaça totalmente fechada, não ventilada, grau de proteção IP20.
• Sistema de isolamento Classe "B".
• Flanges de extremidade em alumínio para alta eficiência térmica e baixo peso.
• Cárter de engrenagem não ventilado.
• Vedações tipo lábio industriais nos eixos do motor e de saída.
• Mancais de agulhas em todo o conjunto para aumentar a capacidade de carga radial e vida útil.
• Engrenagens permanentemente lubrificadas.
• Pinhão primário helicoidal em termoplástico reforçado para silêncio e engrenagens cilíndricas em aço endurecido nos estágios subsequentes para alto torque de saída e longa vida útil.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e ruído mínimo.

Especificações técnicas

• Modelo: Model 1562
• Série: Metric 30R-D Series
• Configuração: Redutor-motor AC de eixo paralelo, monofásico
• Velocidade: 7,8 rpm
• Torque nominal: 4,5 Nm (40 lb-in)
• Potência: 15 W (0,0208 HP / 1/48 HP)
• Tensão / Frequência: 230 V / 50 Hz
• Corrente: 0,17 A
• Relação de redução: 180
• Capacidade de carga radial: 285 N (65 lbs)
• Comprimento XH: 132,8 mm (5,2 in)
• Peso: 2,6 kg (5,9 lbs)
• Referência diagrama de conexão: 07410021
• Capacitor recomendado: item 49400091 (1,3 MFD / 450V)
