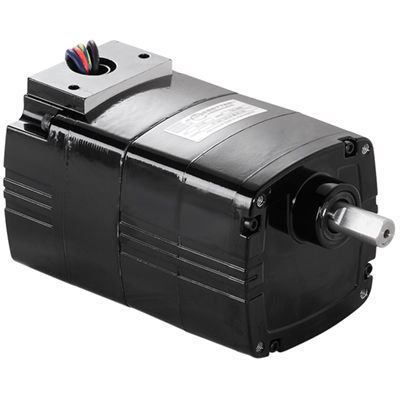

Motorredutor CA 1573

monofásicode dentes retosde engrenagens helicoidais

Produto
Redutor-motor AC de eixo paralelo Modelo 1573 da série Metric 30R-D. Unidade monofásica com montagem métrica e dimensões do eixo métricas, indicada para aplicações que exigem relação de transmissão 30:1 e velocidade nominal de 47 rpm com 18 W de potência.

Características padrão

• Roscas de fixação métricas e dimensões do eixo métricas
• Carcaça totalmente fechada, não ventilada, grau de proteção IP-20
• Sistema de isolamento Classe B
• Tampas finais em alumínio para melhor dissipação térmica e menor peso
• Carcaça de engrenagem não ventilada
• Vedações tipo lábio industriais nos eixos do motor e de saída
• Rolamentos de agulha em todas as etapas para maior capacidade de carga radial e longa vida útil
• Engrenagens permanentemente lubrificadas
• Engrenagem helicoidal primária em termoplástico reforçado para baixo ruído e engrenagens cilíndricas em aço endurecido nas etapas subsequentes para alto torque de saída
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e mínimo ruído

Recursos

• Desenhos CAD: PDF, DWG, STEP (disponíveis para o modelo 1573)
• Diagrama de ligação: PDF (Número do diagrama de conexão 07410021)
• Fichas de dados de segurança: PDF

Acessórios opcionais

• Kit de suporte em L para tipos métricos 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968)
• Caixa de terminais métrica em fundição com bloco de terminais para motores e redutores 30R (modelo 1982)
• Condensador; tipo caixa plástica; 1,3 µF / 450 V (Item 49400091)
• Kit de suporte em L para motores 30R e 33A, redutores 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z e 33A-Z (modelo 5968)
• Caixa de terminais em fundição para motores e redutores 30R (modelo 5982)

Especificações técnicas

• Velocidade (rpm): 47
• Torque nominal (Nm): 2,7
• Torque nominal (lb-in): 24
• Potência (W): 18
• Potência (HP): 1/41
• HP (decimal): 0,0243
• Tensão (V): 230
• Frequência (Hz): 50
• Fases: 1
• Corrente (A): 0,21
• Relação de engrenagem: 30
• Carga radial (N): 285
• Carga radial (lbs): 65
• Comprimento XH (mm): 139,2
• Comprimento XH (inch): 5,5
• Peso (kg): 2,8
• Peso (lbs): 6,3
• Diagrama de conexão: 07410021
• Número da peça do condensador: 49400091
• Tipo de produto: 30R2BECI-D3
