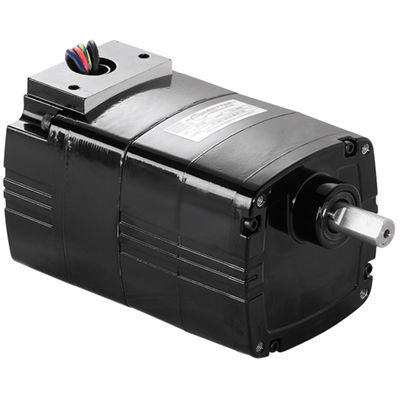

Motorredutor CA Model 1571

monofásicode dentes retosde engrenagens helicoidais

Produto
Motorredutor AC de eixo paralelo Modelo 1571, série Metric 30R-D.

Visão geral
Motorredutor de eixo paralelo projetado para roscas de montagem métricas e dimensões de eixo métricas. Projeto totalmente fechado e não ventilado com isolamento Classe B e tampas finais em alumínio para melhor dissipação térmica. Vedações industriais e rolamentos de agulha oferecem maior capacidade de carga radial e durabilidade.

Especificações

• Velocidade (rpm): 117
• Torque nominal: 1,1 Nm (9,7 lb-in)
• Potência: 18 W (0,0243 HP)
• Tensão / Frequência: 230 V / 50 Hz
• Fase: Monofásico
• Corrente: 0,21 A
• Relação de engrenagem: 12
• Capacidade de carga radial: 285 N (65 lbs)
• Comprimento XH: 139,2 mm (5,5 in)
• Peso: 2,8 kg (6,3 lbs)
• Diagrama de conexão: 07410021
• Número da peça do capacitor: 49400091
• Tipo de produto: 30R2BECI-D3

Características padrão

• Roscas de montagem métricas e dimensões de eixo métricas.
• Totalmente fechado, não ventilado (IP-20).
• Sistema de isolamento Classe B.
• Tampas finais em alumínio para eficiência térmica e peso reduzido.
• Carcaça de engrenagem não ventilada.
• Vedações tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos de agulha por toda a transmissão para maior capacidade de carga radial e longa vida útil.
• Engrenagens lubrificadas permanentemente.
• Engrenagem helicoidal primária em termoplástico reforçado para funcionamento silencioso e engrenagens dentadas em aço endurecido nas etapas subsequentes para alto torque de saída.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e mínimo ruído.

Acessórios opcionais

• Kit de suporte em L para tipos métricos 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968)
• Caixa de terminais métrica em alumínio com bloco de terminais para motores e motorredutores 30R (modelo 1982)
• Capacitor; caixa plástica; 1,3 MFD / 450 V (Item 49400091)
• Kit de suporte em L para motores 30R e 33A, motorredutores 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z e 33A-Z (modelo 5968)
• Caixa de terminais em alumínio para motores e motorredutores 30R (modelo 5982)

Downloads
Desenhos CAD disponíveis (PDF, DWG, STEP). Diagrama de fiação disponível. Fichas de segurança disponíveis.

Especificações técnicas

• Modelo: Model 1571
• Série: Metric 30R-D
• Velocidade: 117 RPM
• Torque nominal: 1,1 Nm (9,7 lb-in)
• Potência: 18 W (1/41 HP, 0,0243 HPDecimal)
• Tensão / Frequência: 230 V / 50 Hz
• Fase: Monofásico
• Corrente: 0,21 A
• Relação de engrenagem: 12
• Capacidade de carga radial: 285 N (65 lbs)
• Comprimento XH: 139,2 mm (5,5 in)
• Peso: 2,8 kg (6,3 lbs)
• Diagrama de conexão: 07410021
• Número da peça do capacitor: 49400091
• Tipo de produto: 30R2BECI-D3
