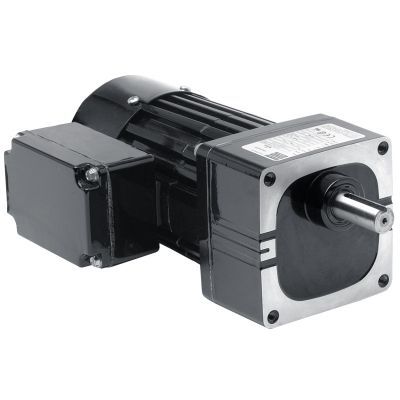

Motorredutor CA 1481

monofásicode dentes retosde engrenagens helicoidais

Produto
Série Metric 34R-W motorredutor AC monofásico de eixo paralelo — Modelo 1481. Projetado para transmissão de potência industrial onde são necessários tamanho compacto, baixa velocidade precisa e torque constante.

Especificações técnicas

• Velocidade: 69 rpm
• Torque nominal: 6,0 Nm (53 lb-in)
• Potência: 75 W (0,1 HP)
• Tensão / Frequência / Fase: 230 V / 50 Hz / 1 fase
• Corrente: 0,60 A
• Relação de redução: 20,4
• Capacidade de carga radial: 290 N (65 lbs)
• Comprimento XH: 234 mm (9,2 in)
• Peso: 5,7 kg (12,8 lbs)
• Diagrama de conexão: 07410021
• Número da peça do capacitor: 49401154
• Tipo de produto: 34R6BFCI-W2

Características padrão

• Roscas de montagem métricas e dimensões de eixo de acionamento métricas
• Totalmente fechado, IP-20
• Refrigeração por ventilador para alta potência de saída
• Isolamento Classe B operando dentro dos limites da Classe A para prolongar vida útil dos enrolamentos e do lubrificante
• Anel central e tampas de extremidade em alumínio para alta eficiência térmica e menor peso
• Carcaça de engrenagem sem ventilação
• Vedações tipo lábio industriais nos eixos do motor e de saída
• Rolamentos de agulha em todo o conjunto para maior capacidade de carga radial e longa vida útil
• Engrenagens lubrificadas permanentemente com graxa semi-fluida
• Engrenagem helicoidal primária reforçada em termoplástico largo e engrenagens dentadas em aço endurecido nos estágios subsequentes
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e baixo ruído

Acessórios opcionais

• Kit suporte em L para motorredutores W e WX (modelo 0970)
• Kit de caixa de conexão em fundição para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de montagem com suporte em L para motorredutores métricos tipo W (modelo 1970)
• Kit de caixa de ligação métrica em fundição com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor, tipo caixa plástica, 7,5 MFD 370V (Item 49401154)
• Grande kit de caixa de ligação em fundição para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Aplicações
Adequado para transportadores, máquinas de embalamento, pequenos equipamentos de automação e outras máquinas industriais que exigem baixa velocidade e torque estável. O design compacto facilita a instalação em conjuntos com espaço limitado.

Instalação e manutenção
Consulte o diagrama de conexão (07410021) para a fiação elétrica. A unidade é lubrificada de forma permanente; não é necessária lubrificação periódica das engrenagens. Garanta ventilação adequada para o motor refrigerado por ventilador e observe os limites de carga radial para preservar a vida útil dos rolamentos.
