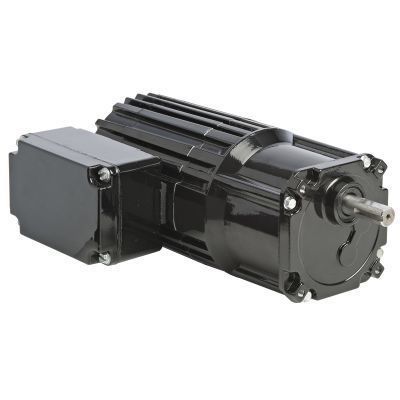

Motorredutor CA Model 1449

monofásicode dentes retosde engrenagens helicoidais

Produto
Redutor-motor AC de eixo paralelo Modelo 1449, série 34R-Z (Product Type: 34R4BFCI-Z4), monofásico, 230 V.

Especificações (resumo)

• Velocidade (rpm): 7,8
• Torque nominal: 11,3 Nm (100 lb-in)
• Potência: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensão / Frequência: 230 V, 50 Hz
• Fases: Monofásico (1)
• Corrente: 0,5 A
• Redução: 180
• Capacidade de carga radial: 555 N (125 lbs)
• Comprimento XH: 217 mm / 8,54 in
• Peso: 4,5 kg / 10,1 lbs
• Diagrama de conexão: 07410021
• Número de peça do capacitor: 49401068

Características padrão

• Roscas de montagem métricas e dimensões de eixo de transmissão métricas para integração direta em sistemas métricos.
• Carcaça totalmente fechada com grau de proteção IP-20.
• Refrigeração por ventilador para manter a potência em carga nominal.
• Sistema de isolamento Classe B operando dentro dos limites da Classe A para prolongar a vida útil do enrolamento e do lubrificante.
• Anel central e tampas em alumínio para melhor dissipação térmica e menor massa.
• Carcaça de engrenagem não ventilada para proteger a transmissão em ambientes industriais.
• Vedantes tipo lábio industriais nos eixos do motor e de saída.
• Mancais de agulhas em todas as etapas para aumentar a capacidade de carga radial.
• Engrenagens lubrificadas permanentemente com graxa semilíquida para longos intervalos de manutenção.
• Grande engrenagem helicoidal primária em termoplástico reforçado para baixo ruído; engrenagens de dentes retos em aço temperado nas etapas subsequentes para alto torque de saída.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e redução de ruído.

Acessórios opcionais

• Kit de suporte em L para redutores 34R-Z (modelo 0980)
• Kit de caixa de bornes em alumínio injetado para motores e redutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de bornes métrica em alumínio injetado com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor, tipo caixa plástica, 5,0 µF / 400 V (item 49401068)
• Grande kit de caixa de bornes em alumínio injetado para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Recursos CAD / desenho / fiação / segurança disponíveis

• Desenhos CAD disponíveis em PDF, DWG e STEP (modelo 1449)
• Diagrama de fiação disponível (Connection Diagram 07410021)
• Ficha de dados de segurança disponível

Especificações técnicas

• Velocidade (rpm): 7,8
• Torque nominal: 11,3 Nm (100 lb-in)
• Potência: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensão / Frequência: 230 V, 50 Hz
• Fases: 1 (monofásico)
• Corrente: 0,5 A
• Redução: 180
• Capacidade de carga radial: 555 N (125 lbs)
• Comprimento XH: 217 mm / 8,54 in
• Peso: 4,5 kg / 10,1 lbs
• Diagrama de conexão: 07410021
• Número de peça do capacitor: 49401068
• Product Type: 34R4BFCI-Z4
