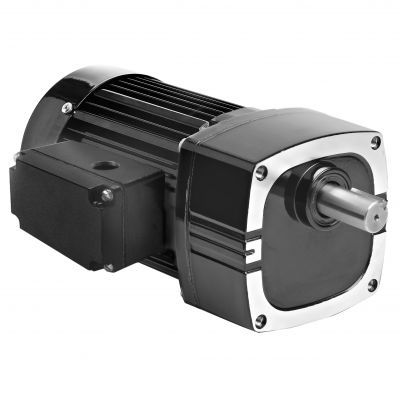

Motorredutor CA Model 1683

monofásicode engrenagens helicoidaisde eixos paralelos

Visão geral do produto
O Modelo 1683 da série Metric 42R-E é um motorredutor AC de eixo paralelo projetado para montagem métrica e dimensões de eixo de acionamento métricas. A unidade apresenta carcaça de engrenagem não ventilada, vedantes do tipo lábio industriais em eixos do motor e de saída, rolamentos agulha em toda a construção e engrenagens lubrificadas permanentemente com graxa semi-fluida e engrenagens helicoidais seletivamente endurecidas para operação silenciosa e alta relação potência/tamanho.

Desenhos CAD / Downloads

• PDF (desenho CAD / informações do produto)
• DWG (desenho CAD)
• STEP (modelo 3D)

Fiação e segurança

• Diagrama de fiação disponível (referência: wiring diagram 07410021)
• Ficha de segurança disponível (imperial oil safety)

Acessórios opcionais

• Kit suporte em L para motorredutores E, F e FX (modelo 0969)
• Kit caixa de terminais em peça fundida para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de montagem L-Bracket para motorredutores métricos tipo E/F (modelo 1969)
• Kit caixa de terminais métrico em peça fundida com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor; tipo caixa plástica; 7.5MFD 370V (Item 49401154)
• Grande kit caixa de terminais em peça fundida para motores e motorredutores em stock 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

CARACTERÍSTICAS PADRÃO

• Roscas de montagem métricas e dimensões de eixo de acionamento métricas
• Carcaça de engrenagem não ventilada
• Vedantes do tipo lábio industriais em eixos do motor e de saída
• Rolamentos agulha em toda a estrutura para maior capacidade de carga radial e longa vida útil
• Engrenagens lubrificadas permanentemente com graxa semi-fluida para longa vida útil
• Engrenagens helicoidais seletivamente endurecidas para baixo ruído e alta relação potência/tamanho

Especificações técnicas

• Velocidade (rpm): 47
• Torque nominal (Nm): 16.7
• Torque nominal (lb-in): 148
• Potência (Watts): 100
• Potência (HP): 1/7.5
• Volts: 230
• Hz: 50
• Fases: 1
• Ampères: 0.78
• Relação de engrenagem: 30
• Carga radial (N): 1300
• Carga radial (lbs): 300
• Comprimento XH (mm): 231
• Comprimento XH (inch): 9.08
• Peso (kg): 6.8
• Peso (lbs): 15.3
• Diagrama de conexão: 07410021
• Número da peça do capacitor: 49401154
• Tipo de produto: 42R5BFCI-E3
• HP Decimal: 0.1333
