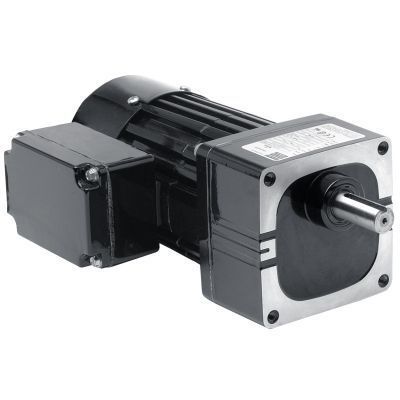

Motorredutor CA Model 1477

monofásicode dentes retosde engrenagens helicoidais

Produto
Motorredutor AC de eixo paralelo modelo 1477 série Metric 34R‑W concebido para aplicações industriais de baixa velocidade e alto binário. Unidade monofásica configurada para 230 V, 50 Hz.

Especificações
Velocidade (rpm): 4,5
Binário nominal (Nm): 19,8
Binário nominal (lb-in): 175
Potência (W): 75
Potência (HP): 1/10
Tensão (V): 230
Frequência (Hz): 50
Fases: 1
Corrente (A): 0,60
Relação de transmissão: 312,4
Carga radial (N): 575
Carga radial (lbs): 130
Comprimento XH (mm): 234
Comprimento XH (in): 9,2
Peso (kg): 5,7
Peso (lbs): 12,8
Diagrama de conexão: 07410021
Número da peça do condensador: 49401154
Tipo de produto: 34R6BFCI-W4
HPDecimal: 0,1

Downloads / Desenhos disponíveis (listados na página do produto)

• Desenhos CAD: PDF, DWG, STEP (opções de download exibidas na página do produto)
• Diagrama de fiação (referenciado pelo número do diagrama de conexão)
• Ficha de dados de segurança do lubrificante (referenciada na página do produto)

Acessórios opcionais

• Kit de suporte em L para motorredutores W e WX (modelo 0970)
• Kit de caixa de terminais em alumínio fundido para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de montagem com suporte em L para motorredutores métricos tipo W (modelo 1970)
• Kit de caixa de terminais métrica em alumínio fundido com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Condensador; tipo caixa plástica; 7,5 MFD 370 V (Item 49401154)
• Grande kit de caixa de terminais em alumínio fundido para motores e motorredutores em stock 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Características padrão

• Roscas de montagem métricas e dimensões do eixo em métrico.
• Totalmente fechado, classificação IP-20.
• Arrefecimento por ventilador para alta potência de saída.
• Sistema de isolamento Classe B operado dentro dos limites da Classe A para prolongar a vida útil das bobinas e do lubrificante.
• Anel central e tampas em alumínio para alta eficiência térmica e peso reduzido.
• Carcaça de engrenagem não ventilada.
• Vedantes labiais industriais nos eixos do motor e de saída.
• Rolamentos de agulhas em todas as fases para maior capacidade de carga radial e longa vida útil.
• Engrenagens permanentemente lubrificadas com graxa semi-fluida para longa durabilidade.
• Engrenagem primária helicoidal em termoplástico reforçado para operação silenciosa e engrenagens de dente reto em aço endurecido nas etapas subsequentes para alto binário de saída.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e mínimo ruído.

Notas
Unidade monofásica 230 V, 50 Hz; relação de transmissão 312,4. Os acessórios listados e os desenhos/datasheets para download estão disponíveis na página do produto.

Especificações técnicas

• Modelo: 1477
• Série: Metric 34R‑W
• Velocidade (rpm): 4,5
• Binário nominal: 19,8 Nm / 175 lb-in
• Potência: 75 W (0,1 HP)
• Tensão: 230 V
• Frequência: 50 Hz
• Fases: 1
• Corrente: 0,60 A
• Relação de transmissão: 312,4
• Carga radial: 575 N (130 lbs)
• Comprimento XH: 234 mm (9,2 in)
• Peso: 5,7 kg (12,8 lbs)
• Referência diagrama de conexão: 07410021
• Número peça condensador: 49401154
• Tipo de produto: 34R6BFCI-W4
