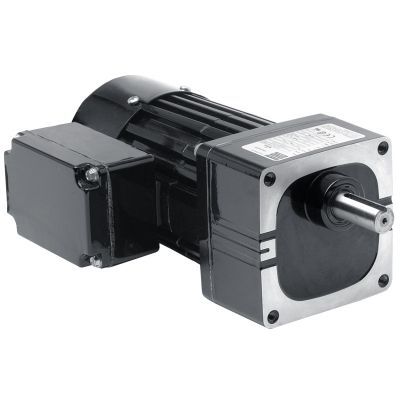

Motorredutor CA Model 1484

monofásicode dentes retosde engrenagens helicoidais

Visão geral Distribuidores, comandos e esquemas elétricos para o motorredutor CA de eixos paralelos Modelo 1484, Série Métrica 34R-W. ESPECIFICAÇÕES Velocidade (rpm): 21 Binário nominal (Nm): 16,5 Binário nominal (lb-in): 146 Potência (Watts): 75 Potência (HP): 1/10 Volts: 230 Hz: 50 Fases: 1 Amperes: 0,60 Relação de transmissão: 65,5 Carga radial (N): 575 Carga radial (lbs): 130 Comprimento XH (mm): 234 Comprimento XH (polegadas): 9,2 Peso (kg): 5,7 Peso (libras): 12,8 Diagrama de ligação: 07410021 Número de peça do condensador: 49401154 Tipo de produto: 34R6BFCI-W3 HPDecimal: 0,1 Desenhos CAD

• Descarregar PDF (desenho do produto)
• Descarregar DWG (desenho do produto)
• Descarregar STEP (desenho do produto)

Esquema de ligação

• Esquema de ligação (referência 07410021) disponível para download em PDF

Fichas de dados de segurança

• Ficha de dados de segurança do óleo Imperial disponível para download em PDF

Acessórios opcionais

• Kit de suporte em L para motorredutores W e WX [modelo 0970]
• Kit de caixa de terminais fundida para motores e motorredutores 33A, 34R, 42A, 42R e 48R [modelo 0984]
• Kit de montagem com suporte em L para motoredutores métricos do tipo W [modelo 1970]
• Kit de caixa de terminais métrica fundida com bloco de terminais para motores e motoredutores 33A, 34R, 42A, 42R e 48R [modelo 1984]
• Condensador; tipo caixa de plástico; 7,5 MFD 370 V [Artigo 49401154]
• Kit de caixa de terminais grande fundida sob pressão para motores e motoredutores 34R, 42R, 48R, 42R-FX, 33A e 42A [modelo 0986]

CARACTERÍSTICAS PADRÃO

• Roscas de montagem métricas e dimensões métricas do eixo de transmissão.
• Classificação IP-20 totalmente fechada.
• Arrefecimento por ventilador para elevada potência de saída.
• Sistema de isolamento de classe «B» operado dentro dos limites da classe «A» para prolongar a vida útil dos enrolamentos e do lubrificante.
• Anel central e proteções das extremidades em alumínio para elevada eficiência térmica e peso reduzido.
• Caixa de engrenagens sem ventilação.
• Vedantes industriais do tipo lábio nos eixos do motor e de saída.
• Rolamentos de agulhas em toda a estrutura para maior capacidade de carga radial e longa vida útil.
• Engrenagens lubrificadas permanentemente com massa semifluida para uma longa vida útil.
• Engrenagem primária helicoidal larga em termoplástico reforçado para um funcionamento silencioso e engrenagens retas em aço endurecido nas fases subsequentes para um elevado binário de saída e longa vida útil.
• Pinhão helicoidal cortado com precisão no eixo do motor para máxima resistência e ruído mínimo.

Características / Especificações técnicas

• Velocidade (rpm): 21
• Binário nominal: 16,5 Nm / 146 lb-in
• Potência: 75 W (0,1 HP)
• Tensão: 230 V
• Frequência: 50 Hz
• Fases: 1
• Corrente: 0,60 A
• Relação de transmissão: 65,5
• Carga radial: 575 N / 130 lbs
• Comprimento XH: 234 mm (9,2 pol.)
• Peso: 5,7 kg (12,8 lbs)
• Referência do diagrama de ligação: 07410021
• Número de peça do condensador: 49401154
• Tipo de produto: 34R6BFCI-W3
