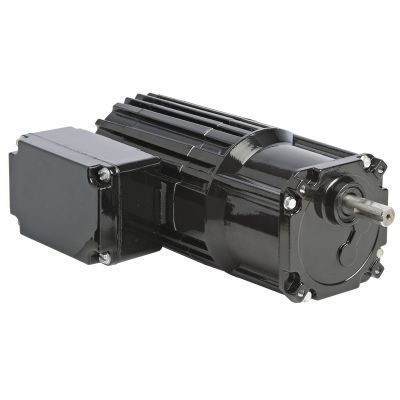

Motorredutor CA Model 1451

monofásicode dentes retosde engrenagens helicoidais

Produto
O Modelo 1451 é um motorredutor AC de eixo paralelo da série métrica 34R-Z com potência de 50 W, indicado para aplicações industriais monofásicas compactas. Distribuidores, controladores e acessórios disponíveis para este modelo.

Especificações
Velocidade (rpm): 233
Binário nominal (Nm): 1,4
Binário nominal (lb-in): 12
Potência (Watts): 50
Potência (HP): 1/15
Voltagem: 230 V
Hz: 50
Fases: 1
Corrente (A): 0,5
Relação de transmissão: 6
Carga radial (N): 450
Carga radial (lbs): 100
Comprimento XH (mm): 194
Comprimento XH (inch): 7.64
Peso (kg): 4,5
Peso (lbs): 10.1
Diagrama de ligação: 07410021
Número da peça do capacitor: 49401068
Tipo de produto: 34R4BFCI-Z2
HPDecimal: 0.0667

Características padrão

• Roscas de montagem métricas e dimensões do eixo em medidas métricas.
• Carcaça totalmente fechada, grau de proteção IP20.
• Refrigeração por ventilador para manutenção da potência de saída.
• Sistema de isolamento Classe B operado dentro dos limites da Classe A para prolongar a vida útil das bobinas e lubrificantes.
• Anel central e flanges em alumínio para eficiência térmica e baixo peso.
• Carcaça de engrenagem não ventilada.
• Vedantes tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos de agulha em todas as posições para maior capacidade de carga radial e longa vida útil.
• Engrenagens permanentemente lubrificadas com graxa semi-fluida.
• Engrenagem helicoidal primária larga em termoplástico reforçado para funcionamento silencioso e engrenagens retas em aço endurecido nos estágios subsequentes para alto torque e durabilidade.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e mínimo ruído.

Acessórios opcionais

• Kit de suporte em L para gearmotors 34R-Z [modelo 0980]
• Kit de caixa de terminais em zamak para motores e gearmotors 33A, 34R, 42A, 42R e 48R [modelo 0984]
• Kit de caixa de terminais métrica em zamak com bloco de bornes para 33A, 34R, 42A, 42R e 48R [modelo 1984]
• Capacitor; tipo caixa plástica; 5.0 MFD / 400V [Item 49401068]
• Grande kit de caixa de terminais em zamak para 34R, 42R, 48R, 42R-FX, motores e gearmotors em estoque 33A, 42A [modelo 0986]

CAD / Desenhos / Cablagem / Segurança

• Desenhos CAD disponíveis: PDF, DWG, STEP (arquivos específicos do produto para o Modelo 1451)
• Diagrama de ligação disponível (ID diagrama de ligação: 07410021)
• Ficha de dados de segurança referenciada para materiais associados

Dados técnicos

• Velocidade: 233 rpm
• Binário nominal: 1,4 Nm (12 lb-in)
• Potência: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensão: 230 V, 50 Hz, monofásico
• Corrente: 0,5 A
• Relação de transmissão: 6
• Capacidade de carga radial: 450 N (100 lbs)
• Comprimento total XH: 194 mm (7.64 in)
• Peso: 4,5 kg (10,1 lbs)
• Referência diagrama de ligação: 07410021
• Número da peça do capacitor: 49401068
• Tipo de produto: 34R4BFCI-Z2
