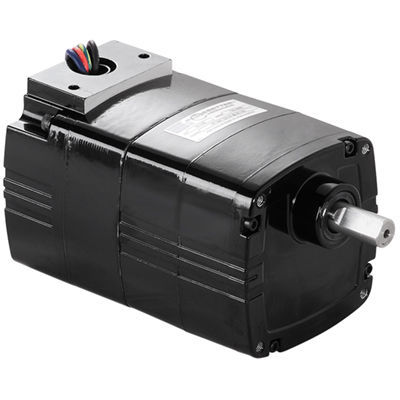

Motorredutor CA 1572

monofásicode dentes retosde engrenagens helicoidais

Produto
Modelo 1572 da série Metric 30R-D de redutores-motor AC de eixo paralelo. Unidade monofásica 50 Hz, 230 V destinada a aplicações industriais de baixa velocidade e baixa potência. Engrenagens lubrificadas permanentemente e dimensões métricas de montagem/eixo para integração direta em sistemas métricos.

ESPECIFICAÇÕES
Velocidade (rpm): 78
Torque nominal (Nm): 1,6
Torque nominal (lb-in): 14
Potência (W): 18
Potência (HP): 0,0243 (≈1/41 HP)
Tensão: 230 V
Frequência: 50 Hz
Fase: 1
Corrente (A): 0,21
Relação de engrenagem: 18
Carga radial (N): 285
Carga radial (lbs): 65
Comprimento XH (mm): 139,2
Comprimento XH (inch): 5,5
Peso (kg): 2,8
Peso (lbs): 6,3
Diagrama de conexão: 07410021
Número da peça do capacitor: 49400091
Tipo de produto: 30R2BECI-D3

CARACTERÍSTICAS PADRÃO

• Fios de montagem métricos e dimensões de eixo métricas para compatibilidade direta.
• Projeto totalmente fechado, não ventilado (IP20).
• Sistema de isolamento Classe B adequado para condições industriais típicas.
• Tampas finais em alumínio para melhor desempenho térmico e menor peso.
• Carcaça de engrenagem não ventilada para reter lubrificantes e reduzir a entrada de contaminantes.
• Vedações tipo lábio industriais nos eixos do motor e de saída.
• Mancais de agulhas em todo o conjunto para aumentar a capacidade de carga radial e a vida útil.
• Engrenagens lubrificadas permanentemente para reduzir a necessidade de manutenção.
• Engrenagem helicoidal primária em termoplástico reforçado para menor ruído e engrenagens retas em aço endurecido nas etapas subsequentes para alto torque de saída e durabilidade.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e mínimo ruído.

ACESSÓRIOS OPCIONAIS

• Kit de suporte em L para tipos métricos 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968).
• Caixa de bornes métrica em zamak com bloco de terminais para motores e redutores 30R (modelo 1982).
• Capacitor, tipo caixa plástica, 1,3 µF / 450 V (peça 49400091).
• Kit de suporte em L para motores 30R e 33A e vários redutores (modelo 5968).
• Caixa de bornes em zamak para motores e redutores 30R (modelo 5982).

DOCUMENTOS E DESENHOS
Desenhos CAD disponíveis em PDF/DWG/STEP, diagrama de fiação e fichas de segurança disponíveis para este modelo (documentos fornecidos mediante solicitação).

Especificações técnicas

• Série: Metric 30R-D redutor-motor AC de eixo paralelo
• Modelo: 1572
• Velocidade: 78 rpm
• Torque nominal: 1,6 Nm (14 lb-in)
• Potência: 18 W (≈0,0243 HP / 1/41 HP)
• Tensão: 230 V AC
• Frequência: 50 Hz
• Fase: Monofásico
• Corrente: 0,21 A
• Relação: 18
• Capacidade de carga radial: 285 N (65 lbs)
• Comprimento total (XH): 139,2 mm / 5,5 in
• Peso: 2,8 kg / 6,3 lbs
• Referência do diagrama de conexão: 07410021
• Referência do capacitor recomendada: 49400091
• Código do tipo de produto: 30R2BECI-D3
