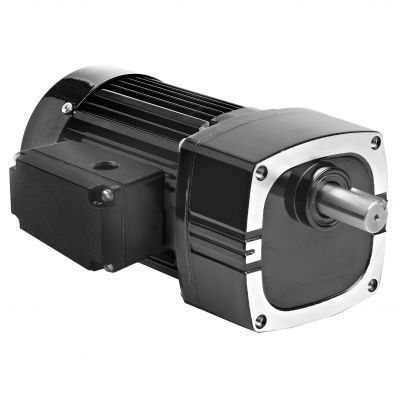

Motorredutor CA Model 1679

monofásicode engrenagens helicoidaisde eixos paralelos

Produto
Modelo 1679 Série métrica 42R-E Redutor-motor AC de eixo paralelo

Visão geral
Redutor-motor AC industrial de eixo paralelo projetado para montagem métrica e dimensões de eixo métricas. Fornece vedações e rolamentos padrão para operação contínua em máquinas e aplicações de automação. Distribuidores, peças sobressalentes e documentação técnica disponíveis.

Características padrão

• Roscas de montagem métricas e dimensões do eixo de acionamento métricas.
• Carcaça do conjunto de engrenagens não ventilada.
• Vedantes tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos de agulha em todo o conjunto para aumentar a capacidade de carga radial e longa vida útil.
• Engrenagens lubrificadas permanentemente com graxa semi-fluida para intervalos de manutenção prolongados.
• Engrenagens helicoidais seletivamente endurecidas para funcionamento silencioso e alta relação potência/tamanho.

Acessórios opcionais

• Kit de suporte em L para redutores E, F e FX (modelo 0969)
• Kit de caixa de bornes em zamak para motores e redutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de montagem em L para redutores métricos tipo E/F (modelo 1969)
• Kit de caixa de bornes métrica em zamak com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor, tipo caixa plástica, 7,5 MFD 370 V (Peça 49401154)
• Grande kit de caixa de bornes em zamak para motores e redutores 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Downloads disponíveis
Desenhos CAD (PDF, DWG, STEP) disponíveis. Diagrama de ligação e ficha de segurança disponíveis para download.

Especificações técnicas

• Velocidade (rpm): 280
• Torque nominal (Nm): 2.9
• Torque nominal (lb-in): 25
• Potência (W): 100
• Potência (HP): 1/7.5
• Tensão (V): 230
• Hz: 50
• Fases: 1
• Corrente (A): 0.78
• Relação de engrenagem: 5
• Carga radial (N): 1300
• Carga radial (lbs): 300
• Comprimento XH (mm): 231
• Comprimento XH (inch): 9.08
• Peso (kg): 6.8
• Peso (lbs): 15.3
• Diagrama de conexão: 07410021
• Número da peça do capacitor: 49401154
• Tipo de produto: 42R5BFCI-E1
• HP decimal: 0.1333
