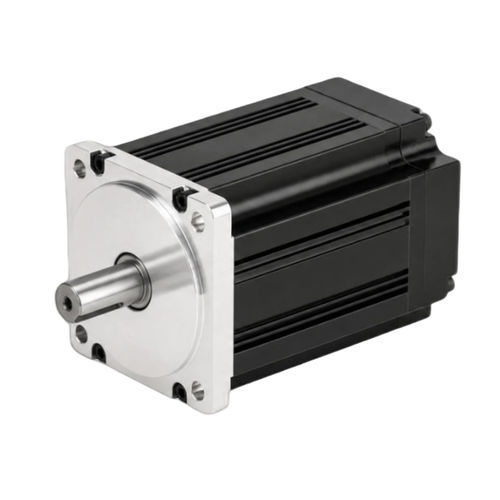

Servomotor CA ACSM80N

220 VIP654 polos

Visão geral do produto
Servo motor AC de 4 polos, quadro 80 mm, modelo ACSM80N-02430B4-MHZ: 750 W, 220 V, 3000 RPM, torque nominal 2.39 N·m. Inclui encoder absoluto de 23 bits e proteção IP65; relação de torque de pico 3×.

Destaques

• Potência nominal: 750 W (0.75 kW)
• Velocidade nominal: 3000 RPM
• Torque nominal: 2.39 N·m
• Torque de pico: 7.1 N·m
• Encoder: absoluto 23 bits
• Proteção: IP65

Identificadores

• Número de peça: ACSM80N-02430B4-MHZ
• Referência da ficha técnica: ACSM80N-02430B4-MHZ

Especificações elétricas e mecânicas

• Potência nominal: 0.75 kW
• Tensão de linha nominal: 220 V
• Corrente de linha nominal: 3 A
• Corrente de pico: 9 A
• Velocidade nominal: 3000 RPM
• Torque nominal: 2.39 N·m
• Torque de pico: 7.1 N·m
• Fem inversa: 48 V/1000 r.min
• Constante de torque: 0.8 N·m/A
• Inércia do rotor: 1.82×10⁻⁴ kg·m²
• Resistência de fase (L-L): 2.88 Ω
• Indutância de fase (L-L): 6.4 mH
• Constante de tempo elétrica: 2.22 ms
• Peso: 2.9 kg
• Drives compatíveis: ACSDP100H-75 / ACSDP100E-75

Encoder e proteção

• Tipo de encoder: absoluto 23 bits
• Classe de isolamento: Classe B
• Grau de proteção: IP65
• Temperatura ambiente: -20°C ~ +40°C
• Umidade ambiente: < 90% UR (sem condensação)

Dimensões mecânicas

• Tamanho do quadro: 80 mm
• Comprimento do corpo (sem freio): 151 mm
• Comprimento do corpo (com freio de ímã permanente): 205 mm
• Comprimento do corpo (com freio eletromagnético): 191 mm

Curva torque-velocidade
Imagem da característica torque-velocidade disponível para o ACSM80N-02430B4-MHZ.

Especificações técnicas

• Série do modelo: ACSM80N
• Tensão nominal: 220 V
• Corrente de pico: 9 A
• Corrente de linha nominal: 3 A
• Fem inversa: 48 V/1000 r.min
• Constante de torque: 0.8 N·m/A
• Inércia do rotor: 1.82×10⁻⁴ kg·m²
• Resistência de fase (L-L): 2.88 Ω
• Indutância de fase (L-L): 6.4 mH
• Constante de tempo elétrica: 2.22 ms
