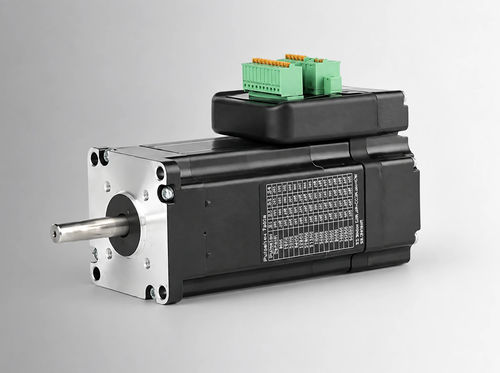

Servomotor CA UCS57-90

36 Vcom encoder e driver integradosNEMA 23

Visão geral do produto
O UCS57-90 é um motor servo AC integrado de 57 mm que combina motor, encoder, controlador DSP com controle vetorial e módulo de comunicação em rede em um invólucro compacto. Fornece 90 W a 3000 RPM com torque nominal de 0,29 N·m e oferece feedback de alta resolução para controle de movimento preciso.

DESTAQUES

• Potência nominal 90 W a 3000 RPM
• Controlador DSP integrado com algoritmo de controle vetorial
• Encoder integrado 1000 PPR
• Módulo de comunicação em rede incluído
• Corpo compacto 57×57×107,5 mm (frame NEMA 23)

Especificações elétricas
Tensão nominal: 36 V AC
Potência nominal: 90 W
Velocidade nominal: 3000 RPM
Torque nominal: 0,29 N·m
Torque de pico: 0,8 N·m
Corrente nominal: 3,6 A
Constante Back-EMF: 65 V/kRPM
Constante de torque: 0,08 N·m/A
Inércia do rotor: 0,24 kg·cm²
Resolução do encoder: 1000 PPR
Classe de isolamento: B (130°C)
Tamanho do quadro: 57 mm (NEMA 23)
Comprimento do corpo: 107,5 mm
Peso: 1 kg
Número da peça: UCS57-90

Mecânica
Desenho mecânico e ilustração cotada disponíveis para a família de motores servo integrados de 57 mm para auxiliar no montaje e integração.

Especificações técnicas

• Modelo / Número da peça: UCS57-90
• Potência nominal: 90 W
• Tensão nominal: 36 V AC
• Velocidade nominal: 3000 RPM
• Torque nominal: 0,29 N·m
• Torque de pico: 0,8 N·m
• Corrente nominal: 3,6 A
• Constante Back-EMF: 65 V/kRPM
• Constante de torque: 0,08 N·m/A
• Inércia do rotor: 0,24 kg·cm²
• Resolução do encoder: 1000 PPR
• Classe de isolamento: B (130°C)
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 107,5 mm
• Peso: 1 kg
