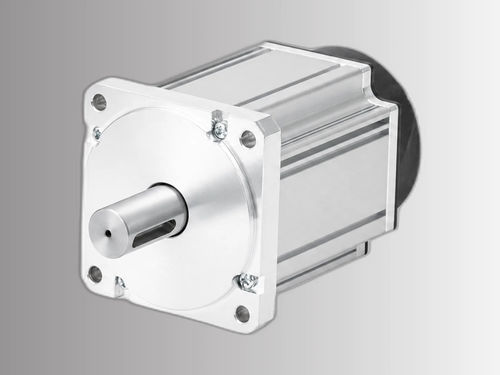

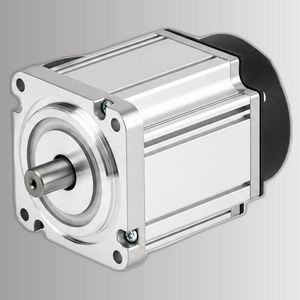

Servomotor CA ACSM80B-03230A6-TJA

220 V5 polosde alta resolução

Resumo do produto
Servo motor AC estrutura 80 mm, 5 polos, modelo ACSM80B-03230A6-TJA. Potência nominal 1.0 kW, tensão nominal 220 V, velocidade nominal 3000 RPM e torque nominal 3.18 N·m. Codificador absoluto integrado de 17 bits; velocidade máxima 6000 RPM.

Destaques

• Potência nominal: 1.0 kW
• Velocidade nominal: 3000 RPM
• Velocidade máxima: 6000 RPM
• Torque nominal: 3.18 N·m
• Codificador: absoluto 17 bits

Informações básicas

• Número de peça: ACSM80B-03230A6-TJA
• Potência nominal: 1000 W
• Tensão nominal: 220 V
• Velocidade nominal: 3000 RPM
• Velocidade máxima: 6000 RPM
• Torque nominal: 3.18 N·m
• Torque de pico: 7.96 N·m

Especificações elétricas e mecânicas

• Corrente nominal: 5.8 Arms
• Corrente de pico: 15.6 Arms
• Constante de torque: 0.55 N·m/A
• Back EMF: 32.5 V/Krpm
• Resistência de fase (L-L): 1.17 Ω
• Indutância de fase (L-L): 3.9 mH
• Inércia do rotor: 1.55×10⁻⁴ kg·m²
• Pares de polos: 5
• Driver compatível: ACSDP100H-75 / ACSDP100E-75

Encoder e proteção

• Tipo de encoder: absoluto 17 bits
• Classe de isolamento: F

Dimensões mecânicas

• Tamanho da estrutura: 80 mm
• Comprimento do corpo (sem freio): 111 mm

Visuais técnicos adicionais
Curva torque-velocidade e desenho mecânico fornecidos como imagens técnicas do produto para detalhes de desempenho e montagem.

Especificações técnicas

• Estrutura: 80 mm
• Polos: design de 5 polos
• Potência nominal: 1.0 kW (1000 W)
• Tensão nominal: 220 V
• Velocidade nominal: 3000 RPM
• Velocidade máxima: 6000 RPM
• Torque nominal: 3.18 N·m
• Torque de pico: 7.96 N·m
• Corrente nominal: 5.8 Arms
• Corrente de pico: 15.6 Arms
• Constante de torque: 0.55 N·m/A
• Back EMF: 32.5 V/Krpm
• Resistência de fase (L-L): 1.17 Ω
• Indutância de fase (L-L): 3.9 mH
• Inércia do rotor: 1.55×10⁻⁴ kg·m²
• Pares de polos: 5
• Encoder: absoluto 17 bits
• Classe de isolamento: F
• Drivers compatíveis: ACSDP100H-75, ACSDP100E-75
