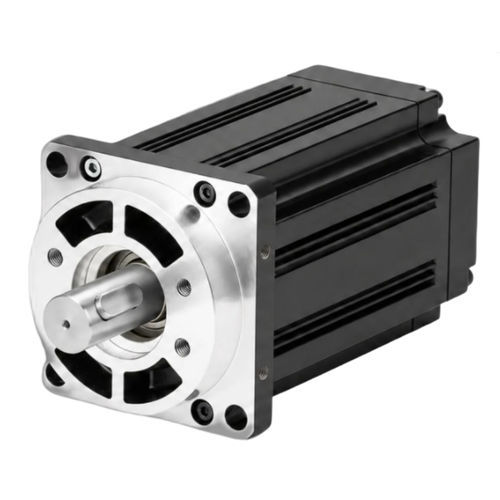

Servomotor CA ACSM130N

220 Vcom freio eletromagnético4 polos

Visão geral do produto
Enquadramento 130 mm, motor servo AC de 4 polos com potência nominal 1,3 kW, 220 V, 2500 RPM e torque nominal 5 N·m. Encoder absoluto de 23 bits integrado. Referência: ACSM130N-05025B4-MH.

Destaques

• Potência nominal: 1,3 kW
• Velocidade nominal: 2500 RPM
• Torque nominal: 5 N·m
• Torque de pico: 15 N·m (3× nominal)
• Encoder: absoluto 23 bits

Especificações elétricas e mecânicas
Potência nominal: 1,3 kW
Tensão de linha nominal: 220 V
Corrente de linha nominal: 5,0 A
Velocidade nominal: 2500 RPM
Torque nominal: 5 N·m
Torque de pico: 15 N·m
Back EMF: 68 V/1000 r.min
Constante de torque: 1,0 N·m/A
Inércia do rotor: 1,06×10⁻³ kg·m²
Resistência de fase (L-L): 1,84 Ω
Indutância de fase (L-L): 4,9 mH
Constante de tempo elétrica: 2,66 ms
Peso: 6,6 kg
Drives compatíveis: ACSDP200H / ACSDP200E

Encoder e proteção
Tipo de encoder: absoluto 23 bits
Classe de isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Umidade ambiente: < 90% RH (sem condensação)

Dimensões mecânicas
Tamanho do quadro: 130 mm
Comprimento do corpo (sem travão): 171 mm
Comprimento do corpo (com travão de íman permanente): 241 mm
Comprimento do corpo (com travão eletromagnético): 228 mm

Diagramas

• Curva torque-velocidade (imagem disponível)
• Desenho mecânico da série ACSM130N (imagem disponível)

Especificações técnicas

• Quadro: 130 mm
• Polos: 4
• Potência nominal: 1,3 kW (1300 W)
• Tensão nominal: 220 V
• Velocidade nominal: 2500 RPM
• Torque nominal: 5 N·m
• Torque de pico: 15 N·m
• Encoder: encoder absoluto 23 bits
• Back EMF: 68 V/1000 r.min
• Constante de torque: 1,0 N·m/A
• Resistência de fase (L-L): 1,84 Ω
• Indutância de fase (L-L): 4,9 mH
• Constante de tempo elétrica: 2,66 ms
• Inércia do rotor: 1,06×10⁻³ kg·m²
• Peso: 6,6 kg
• Drives compatíveis: ACSDP200H, ACSDP200E
