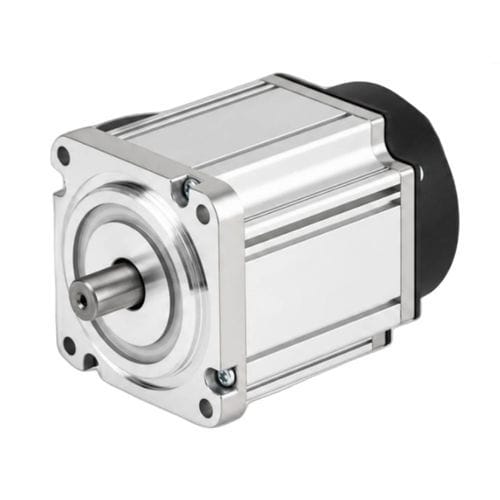

Servomotor CA ACSM60B

220 V5 polosde alta resolução

Visão geral do produto
Servo motor AC de 5 polos, estrutura 60 mm, potência nominal 200 W a 220 V. Inclui encoder absoluto de 17 bits, velocidade nominal 3000 RPM e velocidade máxima 6000 RPM. Recomendado para sistemas de movimento industriais compactos que exigem feedback de posição preciso.

Destaques

• Potência nominal: 200 W (0,2 kW)
• Tensão nominal: 220 V
• Velocidade nominal: 3000 RPM
• Velocidade máxima: 6000 RPM
• Torque nominal: 0,64 N·m (Pico 1,92 N·m)
• Encoder: absoluto 17 bits

Identificadores do produto
Número de peça: ACSM60B-00630A6-TJA
Tamanho da estrutura: 60 mm
Configuração: 5 polos

Especificações elétricas e mecânicas

• Potência nominal: 0,2 kW
• Tensão nominal: 220 V
• Corrente nominal: 1,6 A (Pico 4,8 A)
• Velocidade nominal: 3000 RPM
• Velocidade máxima: 6000 RPM
• Torque nominal: 0,64 N·m
• Torque de pico: 1,92 N·m
• Constante de torque: 0,4 N·m/A
• Back EMF: 29,3 V/Krpm
• Resistência de fase (L-L): 8,9 Ω
• Indutância de fase (L-L): 13,5 mH
• Inércia do rotor: 0,3×10⁻⁴ kg·m²
• Pares de polos: 5
• Drivers compatíveis: ACSDP100H-40, ACSDP100E-40

Encoder e isolamento

• Tipo de encoder: absoluto 17 bits para feedback de posição
• Classe de isolamento: F

Dimensões mecânicas

• Tamanho da estrutura: 60 mm
• Comprimento do corpo (sem freio): 72 mm
• Comprimento do corpo (com freio): 102 mm

Curva torque-velocidade
Curva torque-velocidade disponível para referência de desempenho — consultar imagens/diagramas do produto.

Desenho mecânico
Desenho mecânico detalhado disponível para a série ACSM60B (ver imagens/diagramas do produto) para montagem e integração.

Aplicações típicas

• Robôs industriais compactos e cobots
• Indexação CNC e controlo de pequenos eixos
• Máquinas de embalagem e unidades pick-and-place
• Equipamentos médicos e automação de laboratório que exigem movimento preciso

Especificações técnicas

• Estrutura: 60 mm
• Polos: 5
• Potência nominal: 200 W (0,2 kW)
• Tensão nominal: 220 V
• Velocidade nominal: 3000 RPM
• Velocidade máxima: 6000 RPM
• Torque nominal: 0,64 N·m
• Torque de pico: 1,92 N·m
• Corrente nominal: 1,6 A
• Corrente de pico: 4,8 A
• Constante de torque: 0,4 N·m/A
• Back EMF: 29,3 V/Krpm
• Resistência de fase (L-L): 8,9 Ω
• Indutância de fase (L-L): 13,5 mH
• Inércia do rotor: 0,3×10⁻⁴ kg·m²
• Pares de polos: 5
• Encoder: absoluto 17 bits
• Classe de isolamento: F
• Drivers compatíveis: ACSDP100H-40, ACSDP100E-40
• Número de peça típico: ACSM60B-00630A6-TJA
