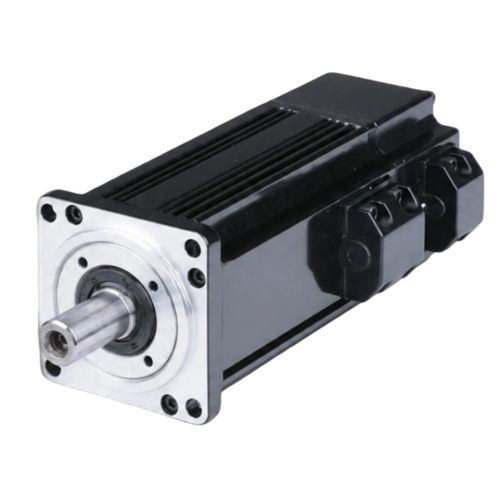

Servomotor CA ACSM40N

220 VIP654 polos

Visão geral do produto
Servomotor AC de quadro 40 mm, 4 polos, modelo ACSM40N-00130B4-MHZ, 50 W a 220 V, 3000 RPM e torque nominal de 0,16 N·m. Equipado com encoder absoluto de 23 bits e proteção IP65, torque de pico 2× para aplicações de controlo de movimento de precisão.

Destaques

• Potência nominal: 50 W
• Velocidade nominal: 3000 RPM
• Torque nominal: 0,16 N·m
• Torque de pico: 0,32 N·m (2× nominal)
• Encoder: absoluto 23 bits
• Proteção: IP65

Número de peça & especificações básicas
Número de peça: ACSM40N-00130B4-MHZ
Potência nominal: 50 W
Tensão nominal: 220 V
Velocidade nominal: 3000 RPM
Torque nominal: 0,16 N·m
Torque de pico: 0,32 N·m

Especificações elétricas & mecânicas

• Potência nominal: 0,05 kW
• Tensão de linha nominal: 220 V
• Corrente de linha nominal: 0,4 A
• Força contraeletromotriz: 36,8 V/1000 r.min
• Constante de torque: 0,4 N·m/A
• Inércia do rotor: 0,025×10⁻⁴ kg·m²
• Resistência de fase (L-L): 108 Ω
• Indutância de fase (L-L): 108 mH
• Constante de tempo elétrica: 1,0 ms
• Peso: 0,32 kg
• Drives compatíveis: ACSDP100H-40 / ACSDP100E-40

Encoder & proteção

• Tipo de encoder: absoluto 23 bits
• Classe de isolamento: Classe B
• Grau de proteção: IP65
• Ambiente de operação: -20°C a +40°C
• Umidade ambiente: < 90% UR (sem condensação)

Dimensões mecânicas

• Tamanho do quadro: 40 mm
• Comprimento do corpo (sem freio): 75 mm
• Comprimento do corpo (com freio de ímã permanente): 109 mm

Visuais adicionais
Curva de torque-velocidade e desenho mecânico da série ACSM40N disponíveis na página do produto.

Especificações técnicas

• Quadro: 40 mm
• Polos: 4 polos
• Potência nominal: 50 W (0,05 kW)
• Tensão nominal: 220 V
• Velocidade nominal: 3000 RPM
• Torque nominal: 0,16 N·m
• Torque de pico: 0,32 N·m
• Encoder: encoder absoluto 23 bits
• Proteção: IP65
• Força contraeletromotriz: 36,8 V/1000 r.min
• Constante de torque: 0,4 N·m/A
• Inércia do rotor: 0,025×10⁻⁴ kg·m²
• Resistência de fase (L-L): 108 Ω
• Indutância de fase (L-L): 108 mH
• Constante de tempo elétrica: 1,0 ms
• Peso: 0,32 kg
• Drives compatíveis: ACSDP100H-40 / ACSDP100E-40
• Ambiente de operação: -20°C a +40°C, < 90% UR sem condensação
