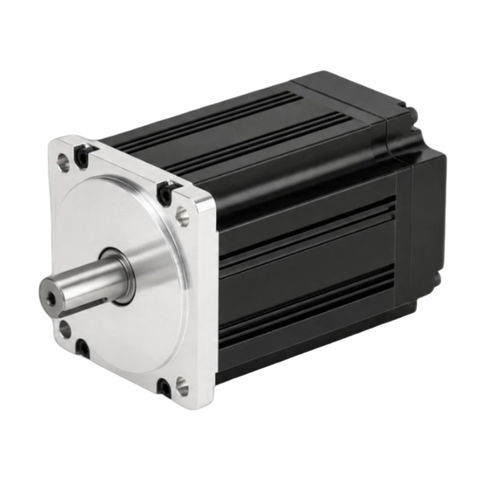

Servomotor CA ACSM80N-03520B4-MHZ

220 VIP654 polos

Visão geral do produto
Moldura 80 mm, motor servo AC de 4 polos com potência nominal 0,73 kW (730 W), tensão nominal 220 V, velocidade nominal 2000 RPM e torque nominal 3,5 N·m. Equipado com codificador absoluto de 23 bits e proteção IP65; torque de pico 10,5 N·m (3× torque nominal). Indicado para sistemas industriais de controlo de movimento compactos que exigem proteção vedada e feedback de posição preciso.

Destaques

• Potência nominal: 730 W (0,73 kW)
• Velocidade nominal: 2000 RPM
• Torque nominal: 3,5 N·m
• Torque de pico: 10,5 N·m
• Codificador: absoluto 23 bits
• Grau de proteção: IP65

Número da peça & especificações rápidas

• Número da peça: ACSM80N-03520B4-MHZ
• Tensão nominal: 220 V
• Corrente nominal: 3 A
• Corrente de pico: 9 A
• Drivers compatíveis: ACSDP100H-75, ACSDP100E-75

Especificações elétricas & mecânicas
Potência nominal — 0,73 kW
Tensão de linha nominal — 220 V
Corrente de linha nominal — 3 A
Corrente de pico — 9 A
Velocidade nominal — 2000 RPM
Torque nominal — 3,5 N·m
Torque de pico — 10,5 N·m
Força contra‑eletromotriz — 71 V/1000 r.min
Constante de torque — 1,17 N·m/A
Inércia do rotor — 2,63×10⁻⁴ kg·m²
Resistência de fase (L-L) — 3,65 Ω
Indutância de fase (L-L) — 8,8 mH
Constante de tempo elétrica — 2,4 ms
Peso — 3,9 kg

Codificador & proteção
Tipo de codificador — absoluto 23 bits
Classe de isolamento — Classe B
Grau de proteção — IP65
Temperatura ambiente — -20°C a +40°C
Humidade ambiente — < 90% HR (sem condensação)

Dimensões mecânicas
Tamanho do quadro — 80 mm
Comprimento do corpo (sem travão) — 178 mm
Comprimento do corpo (com travão por íman permanente) — 233 mm
Comprimento do corpo (com travão eletromagnético) — 219 mm

Curva de torque‑velocidade
A característica torque‑velocidade é fornecida como gráfico que ilustra o torque contínuo em função da velocidade e a capacidade de torque de pico (ver imagem do gráfico).

Desenho mecânico
Desenho dimensional e detalhes de montagem para a série ACSM80N são fornecidos (ver desenho técnico).

Especificações técnicas

• Série: ACSM80N series
• Número da peça: ACSM80N-03520B4-MHZ
• Potência nominal: 0,73 kW (730 W)
• Tensão de linha nominal: 220 V
• Corrente de linha nominal: 3 A
• Corrente de pico: 9 A
• Velocidade nominal: 2000 RPM
• Torque nominal: 3,5 N·m
• Torque de pico: 10,5 N·m
• Força contra‑eletromotriz: 71 V/1000 r.min
• Constante de torque: 1,17 N·m/A
• Inércia do rotor: 2,63×10⁻⁴ kg·m²
• Resistência de fase (L-L): 3,65 Ω
• Indutância de fase (L-L): 8,8 mH
• Constante de tempo elétrica: 2,4 ms
• Peso: 3,9 kg
• Drivers compatíveis: ACSDP100H-75, ACSDP100E-75
• Codificador: codificador absoluto 23 bits
• Classe de isolamento: Classe B
• Grau de proteção: IP65
• Temperatura ambiente: -20°C a +40°C
• Humidade ambiente: < 90% HR (sem condensação)
• Tamanho do quadro: 80 mm
• Comprimento do corpo (s/ travão): 178 mm
• Comprimento do corpo (c/ travão por íman permanente): 233 mm
• Comprimento do corpo (c/ travão eletromagnético): 219 mm
