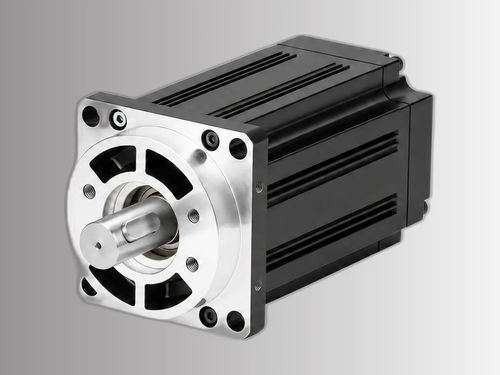

Servomotor CA ACSM130N-15015B4-MH

220 Vcom freiocom encoder

Visão geral do produto
Servo motor AC 4 polos, quadro 130 mm, potência nominal 2,3 kW, 220 V, 1500 rpm, torque nominal 15 N·m. Inclui encoder absoluto de 23 bits e razão de torque de pico 2×.

Destaques principais

• Potência nominal: 2,3 kW
• Velocidade nominal: 1500 rpm
• Torque nominal: 15 N·m
• Torque de pico: 30 N·m
• Encoder: absoluto 23 bits

Número da peça
ACSM130N-15015B4-MH

Especificações elétricas e mecânicas
Potência nominal: 2,3 kW
Tensão de linha nominal: 220 V
Corrente de linha nominal: 9,5 A
Velocidade nominal: 1500 rpm
Torque nominal: 15 N·m
Torque de pico: 30 N·m
Back EMF: 114 V/1000 r.min
Constante de torque: 1,58 N·m/A
Inércia do rotor: 2,77×10⁻³ kg·m²
Resistência de fase (L-L): 1,1 Ω
Indutância de fase (L-L): 4,45 mH
Constante de tempo elétrica: 4,05 ms
Peso: 12,6 kg
Drive compatíveis: ACSDP200H / ACSDP200E

Encoder e proteção
Tipo de encoder: absoluto 23 bits
Classe de isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Umidade ambiente: < 90% UR (sem condensação)

Dimensões mecânicas
Tamanho do quadro: 130 mm
Comprimento do corpo (sem freio): 241 mm
Comprimento do corpo (com freio de ímã permanente): 311 mm
Comprimento do corpo (com freio eletromagnético): 322 mm

Visuais adicionais do produto
Curvas torque-velocidade e desenhos mecânicos são fornecidos para referência de desempenho e dimensões.

Características / Especificações técnicas

• Modelo / Série: série ACSM130N
• Número da peça: ACSM130N-15015B4-MH
• Potência nominal: 2,3 kW (2300 W)
• Tensão nominal: 220 V
• Velocidade nominal: 1500 rpm
• Torque nominal: 15 N·m
• Torque de pico: 30 N·m
• Encoder: encoder absoluto 23 bits
• Back EMF: 114 V/1000 r.min
• Constante de torque: 1,58 N·m/A
• Inércia do rotor: 2,77×10⁻³ kg·m²
• Resistência de fase (L-L): 1,1 Ω
• Indutância de fase (L-L): 4,45 mH
• Constante de tempo elétrica: 4,05 ms
• Peso: 12,6 kg
• Tamanho do quadro: 130 mm
• Comprimento do corpo (sem freio / freio PM / freio EM): 241 mm / 311 mm / 322 mm
• Drives compatíveis: ACSDP200H, ACSDP200E
• Condições de operação: -20°C a +40°C, < 90% UR sem condensação
