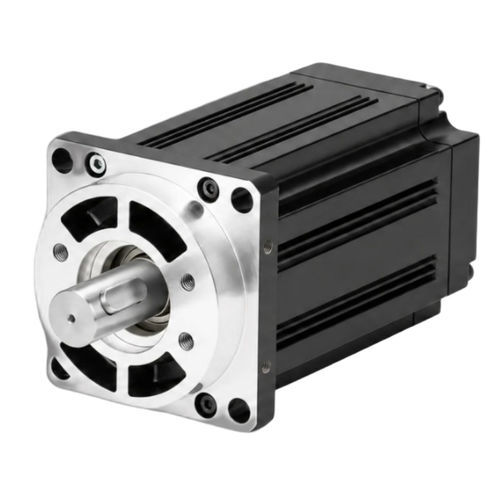

Servomotor CA ACSM130N220 V4 poloscom encoder integrado
Guardar nos favoritos
Comparar
Características
- Tipo
- CA
- Tensão
- 220 V
- Número de polos
- 4 polos
- Aplicações
- com encoder integrado
- Outras características
- de alta resolução, com encoder integrado, com servoacionamento
- Potência
2,6 W
(0 hp)- Intensidade de corrente
10 A
- Torque
MÁX: 25 Nm
(18,439054 ft.lb)MÍN: 10 Nm
(7,375621 ft.lb)- Velocidade de rotação
2.500 rpm
(15.707,9633 rad.min-1)- Diâmetro
130 mm
(5,12 in)- Temperatura de operação
MÁX: 40 °C
(104 °F)MÍN: -20 °C
(-4 °F)
Descrição
Visão geral do produto
Motor servo AC, quadro 130 mm, 4 polos, adequado para controlo de movimento industrial. Potência nominal 2,6 kW, tensão nominal 220 V, velocidade nominal 2500 r/min, binário nominal 10 N·m. Equipado com encoder absoluto de 23 bits e relação binário de pico / nominal de 2,5×.
Principais pontos
Identificadores
Número da peça: ACSM130N-10025B4-MH
Potência nominal: 2600 W
Tensão nominal: 220 V
Velocidade nominal: 2500 r/min
Binário nominal: 10 N·m
Binário de pico: 25 N·m
Especificações elétricas e mecânicas
Potência nominal: 2,6 kW
Tensão de linha nominal: 220 V
Corrente de linha nominal: 10 A
Velocidade nominal: 2500 r/min
Binário nominal: 10 N·m
Binário de pico: 25 N·m
Back EMF: 70 V/1000 r/min
Constante de binário: 1,0 N·m/A
Inércia do rotor: 1,94×10⁻³ kg·m²
Resistência de fase (L-L): 0,73 Ω
Indutância de fase (L-L): 2,45 mH
Constante de tempo elétrica: 3,36 ms
Peso: 9,8 kg
Inversor compatível: ACSDP200H / ACSDP200E
Encoder e proteção
Tipo de encoder: encoder absoluto 23 bits
Classe de isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Humidade ambiente: < 90% UR (sem condensação)
Dimensões mecânicas
Tamanho do quadro: 130 mm
Comprimento do corpo (sem travão): 209 mm
Comprimento do corpo (com travão de íman permanente): 279 mm
Comprimento do corpo (com travão eletromagnético): 290 mm
Recursos adicionais
Curva torque-velocidade: imagem disponível nos detalhes do produto
Desenho mecânico: imagem disponível (série ACSM130N)
Especificações técnicas
Motor servo AC, quadro 130 mm, 4 polos, adequado para controlo de movimento industrial. Potência nominal 2,6 kW, tensão nominal 220 V, velocidade nominal 2500 r/min, binário nominal 10 N·m. Equipado com encoder absoluto de 23 bits e relação binário de pico / nominal de 2,5×.
Principais pontos
- Potência nominal: 2,6 kW
- Velocidade nominal: 2500 r/min
- Binário nominal: 10 N·m
- Binário de pico: 25 N·m
- Encoder: absoluto 23 bits
Identificadores
Número da peça: ACSM130N-10025B4-MH
Potência nominal: 2600 W
Tensão nominal: 220 V
Velocidade nominal: 2500 r/min
Binário nominal: 10 N·m
Binário de pico: 25 N·m
Especificações elétricas e mecânicas
Potência nominal: 2,6 kW
Tensão de linha nominal: 220 V
Corrente de linha nominal: 10 A
Velocidade nominal: 2500 r/min
Binário nominal: 10 N·m
Binário de pico: 25 N·m
Back EMF: 70 V/1000 r/min
Constante de binário: 1,0 N·m/A
Inércia do rotor: 1,94×10⁻³ kg·m²
Resistência de fase (L-L): 0,73 Ω
Indutância de fase (L-L): 2,45 mH
Constante de tempo elétrica: 3,36 ms
Peso: 9,8 kg
Inversor compatível: ACSDP200H / ACSDP200E
Encoder e proteção
Tipo de encoder: encoder absoluto 23 bits
Classe de isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Humidade ambiente: < 90% UR (sem condensação)
Dimensões mecânicas
Tamanho do quadro: 130 mm
Comprimento do corpo (sem travão): 209 mm
Comprimento do corpo (com travão de íman permanente): 279 mm
Comprimento do corpo (com travão eletromagnético): 290 mm
Recursos adicionais
Curva torque-velocidade: imagem disponível nos detalhes do produto
Desenho mecânico: imagem disponível (série ACSM130N)
Especificações técnicas
- Modelo / Série: ACSM130N Series
- Número da peça: ACSM130N-10025B4-MH
- Potência nominal: 2,6 kW (2600 W)
- Tensão nominal: 220 V
- Velocidade nominal: 2500 r/min
- Binário nominal: 10 N·m
- Binário de pico: 25 N·m
- Encoder: absoluto 23 bits
- Peso: 9,8 kg
- Tamanho do quadro: 130 mm
- Inversor compatível: ACSDP200H / ACSDP200E
- Classe de isolamento: Classe B
- Temperatura ambiente: -20°C ~ +40°C
- Resistência de fase (L-L): 0,73 Ω
- Indutância de fase (L-L): 2,45 mH
- Inércia do rotor: 1,94×10⁻³ kg·m²
- Constante de binário: 1,0 N·m/A
- Back EMF: 70 V/1000 r/min
